Pressione disponibile
Le curve indicate tengono conto delle perdite di carico attribuibili all’unità interna.
In questo modo è necessario calcolare e confrontare, con la curva di riferimento (vedi grafici), esclusivamente le perdite
di carico dell’intero circuito per verificare che l’installazione sia stata eettuata correttamente. E’ possibile installare un
circolatore supplementare qualora quello del modulo risultasse insuciente. Per i collegamenti elettrici consultare il
paragrafo «Circuito elettrico».
Attenzione: in caso di installazione di valvole termostatiche su tutti i terminali o di valvole di zona, prevedere un by pass
che assicuri la minima portata di funzionamento.
TAGLIA MODELLI Soglia di OFF flussimetro [l/h] Soglia di ON flussimetro [l/h] Flusso nominale [l/h]
40 M 348 390 640
50 M 348 390 800
70 M - 70 M-T 486 540 1120
90 M - 90 M-T 630 702 1440
110 M - 110 M-T 768 852 1755
TABELLA FREQUENZA COMPRESSORE
POMPA DI CALORE Frequenza min [Hz]
Frequenza max
(riscaldamento) [Hz]
Frequenza max
(rarescamento) [Hz]
4 kW 18 80 65
5 kW 18 100 80
7 kW 18 90 70
9 kW 18 75 57
11 kW 18 90 70

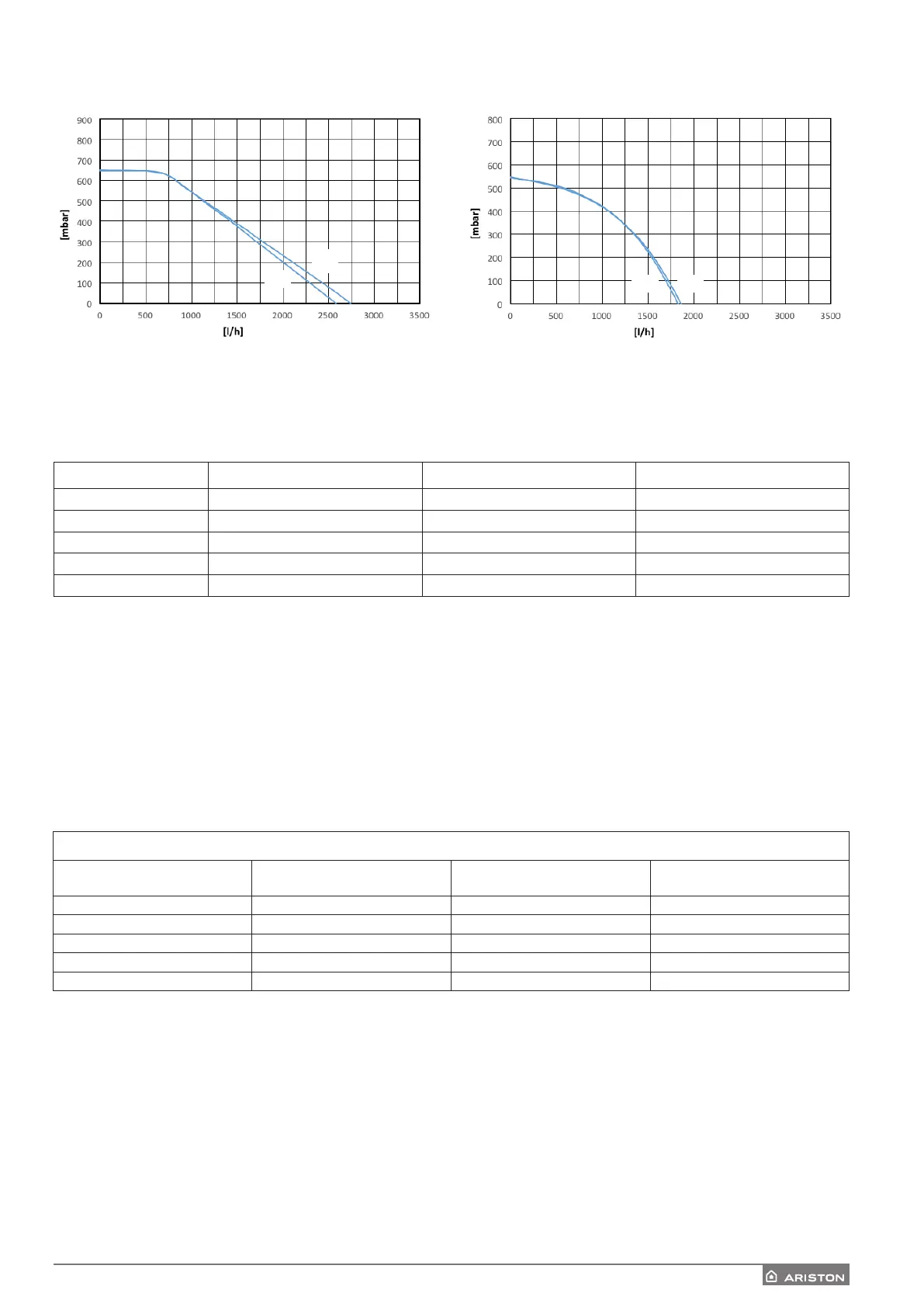

PRESSIONE DISPONIBILE UNITÀ INTERNA
Pressione disponibile per l’installazione all’uscita dell’unità interna verso l’impianto.
Unità interna solo riscaldamento.
In abbinamento all’unità esterna:
40M - 50M - 70M - 70MT - 90M - 90MT - 110M - 110 MT EXT
Unità interna riscaldamento/rarescamento.
In abbinamento all’unità esterna:
40M - 50M - 70M - 70MT - 90M - 90MT - 110M - 110 MT EXT
