8 / IT
UNITÀ INTERNA 1 ZONA

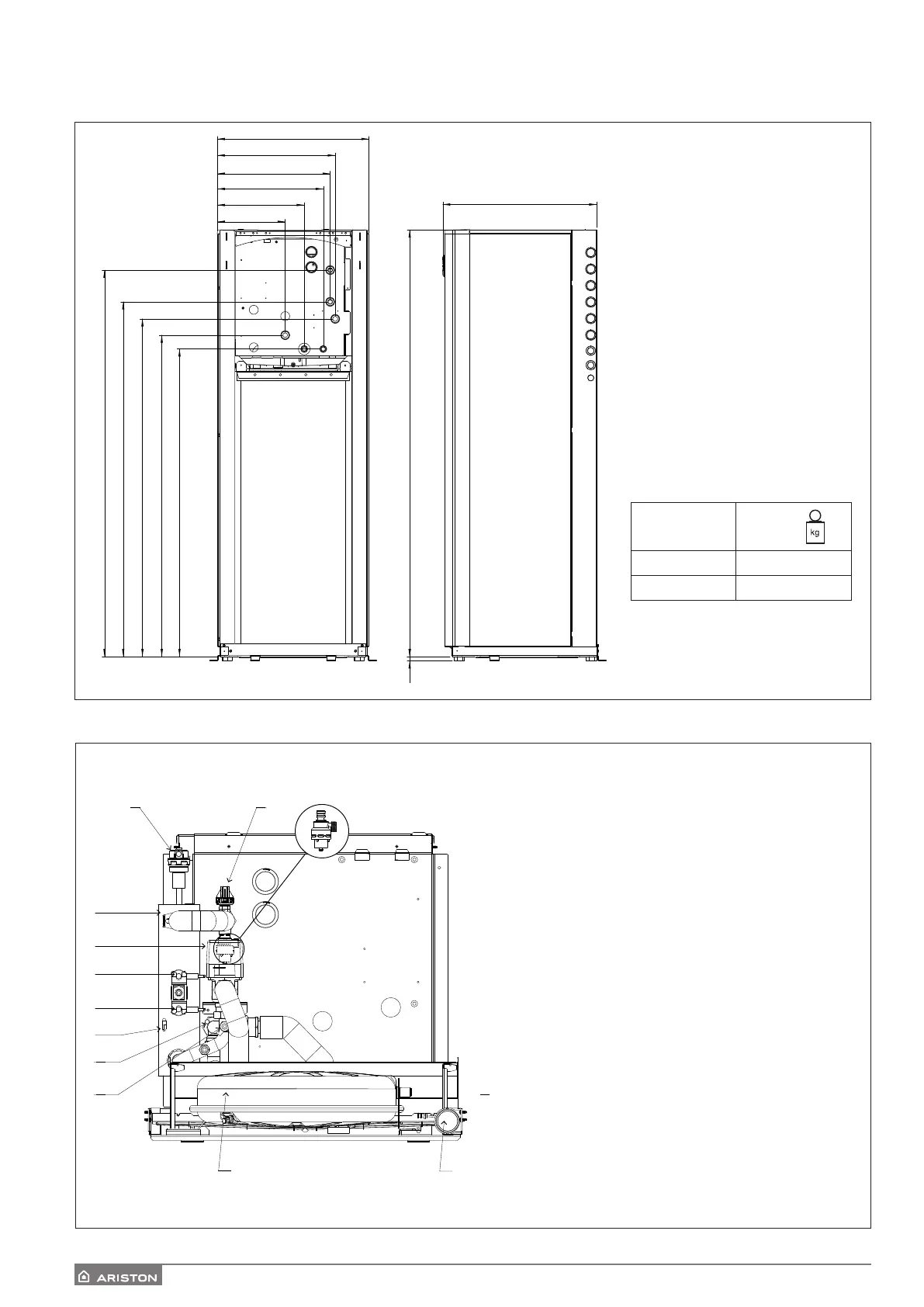

Dimensioni e Pesi
Vista complessiva
1
2
3
4
5
67
8
9
10
11
12
UNITÀ
INTERNA
Peso
1 ZONA 117
1 ZONA L 118
1523
1398
1331
1267
1212
598
465
445
417
342
268
A
B
C
D
G
H
606
1683
18
A. Mandata acqua calda/fredda
dall’unità esterna G 1” M
B. Ritorno acqua fredda/calda
all’unità esterna G 1” M
C. Mandata acqua calda/fredda
verso l’impianto G 1” M
D. Ritorno acqua fredda/calda
dall’impianto G 1” M
G. Mandata acqua calda sanitaria
G 3/4” M
H. Ritorno acqua calda sanitaria
G 3/4” M
1. Sonda di temperatura ritorno dall’impianto
di riscaldamento/rarescamento
2. Valvola di scarico
3. Vaso espansione
4. Manometro
5. Valvola di sicurezza 3 bar
6. Pressostato
7. Degasatore automatico
8. Resistenza elettrica supplementare
9. Valvola 3 vie
10. Termostato di sicurezza a riarmo automatico
11. Termostato di sicurezza a riarmo manuale
12. Sonda temperatura mandata all’impianto
di riscaldamento/rarescamento
