Ariston NIMBUS COMPACT M NET - Connessioni Idrauliche Unità Interna; Connessioni Idrauliche Tra Unità Interna Ed Unità Esterna

16 / IT
CONNESSIONI IDRAULICHE UNITÀ INTERNA
VERIFICHE
Prima di eettuare i collegamenti idraulici verificare che:
• la pulizia dell’impianto sia stata eettuata
• non siano presenti impurità nell’acqua di impianto
• vengano utilizzati componenti compatibili tra loro (evitare connesioni in ferro e rame insieme)
• l’allaccio dell’impianto sia stato eettuato tramite la rete idrica
• l’acqua non abbia mai la durezza superiore a 20°F ed inferiore a 12°F, e che il suo PH sia compreso tra 6.6 e 8.5. In
caso contrario utilizzare un trattamento per l’acqua al fine di evitare incrostazioni o corrosioni nell’impianto.
• la pressione della rete idrica non superi i 5 bar, in caso contrario prevedere un riduttore di pressione all’ingresso
dell’impianto
• sia previsto un disconnettore dotato di rubinetto tra acqua d’impianto e acqua sanitaria (ove presente)
• il vaso di espansione fornito sia adeguato alla quantità d’acqua presente nell’impianto
Dopoleveriche:
• Connettere l’impianto di riscaldamento/rarescamento all’unità interna nei punti A e B indicati in figura.
• Connettere i tubi di riempimento dell’impianto.
• Connettere le valvole di sicurezza e di scarico dell’unità interna con i tubi in silicone forniti.
A
B
C
D
G
H

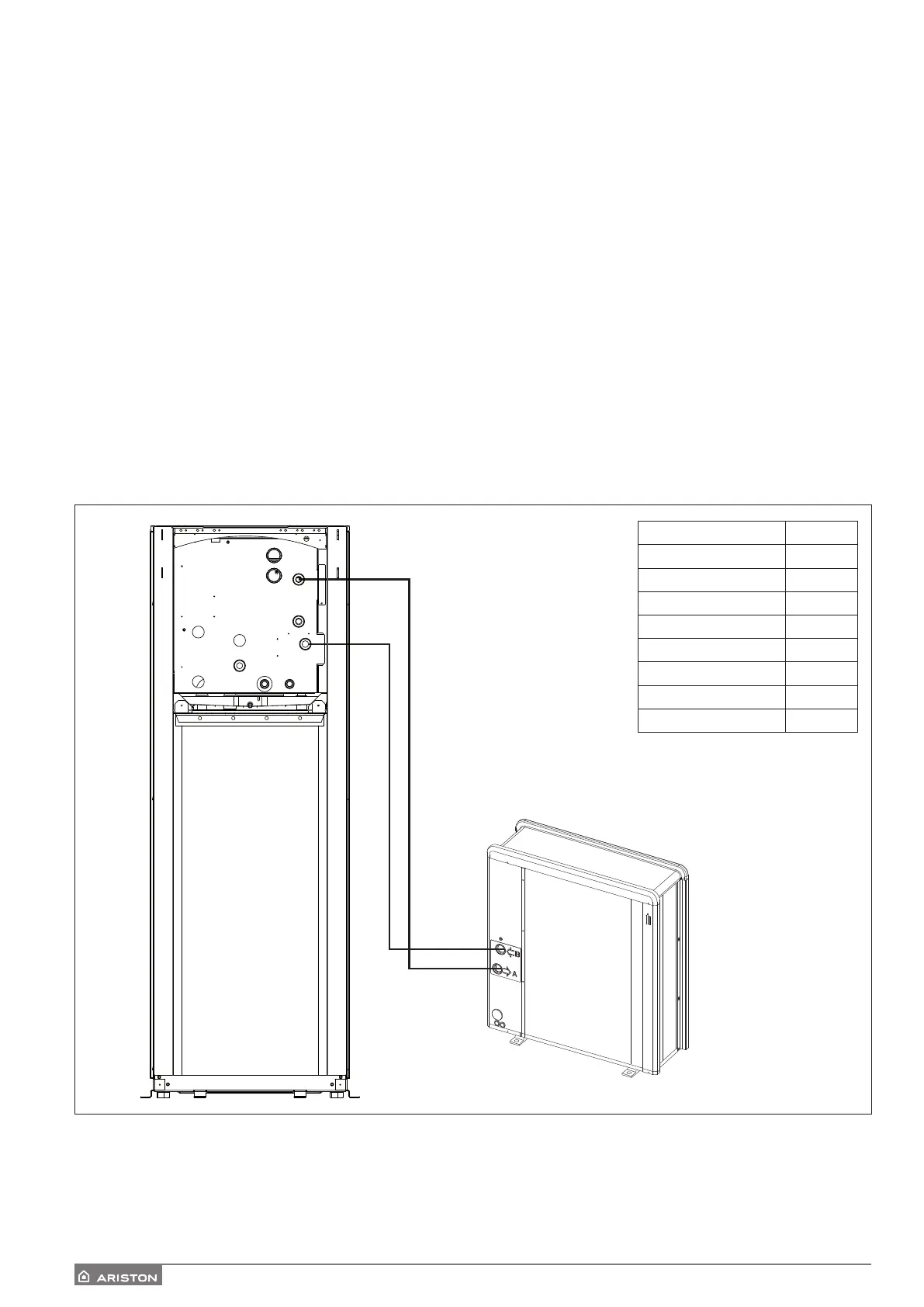

CONNESSIONI IDRAULICHE TRA UNITÀ INTERNA ED UNITÀ ESTERNA
UNITÀ INTERNA
UNITÀ ESTERNA
MODELLO LITRI
40MEXT 20
50MEXT 25
70MEXT 35
70M-TEXT 35
90MEXT 45
90M-TEXT 45
110MEXT 55
110M-TEXT 55
