Connessioni elettriche tra unità interna ed unità esterna
Prima di ogni intervento sul sistema, interrompere l’alimentazione dall’interruttore generale.
ATTENZIONE
Dopo aver eettuato i collegamenti tra le unità interna ed esterna, riposizionare entrambi i pannelli dei rispettivi
quadri elettrici.
NOTA
Si raccomanda di verificare la presenza di dispositivi di protezione da sovralimentazioni (SPD) nella linea MT e la
presenza di interruttori di sicurezza dierenziali e di interruttori magnetotermici in uscita al quadro elettrico che
alimenta l’unità esterna ed interna.

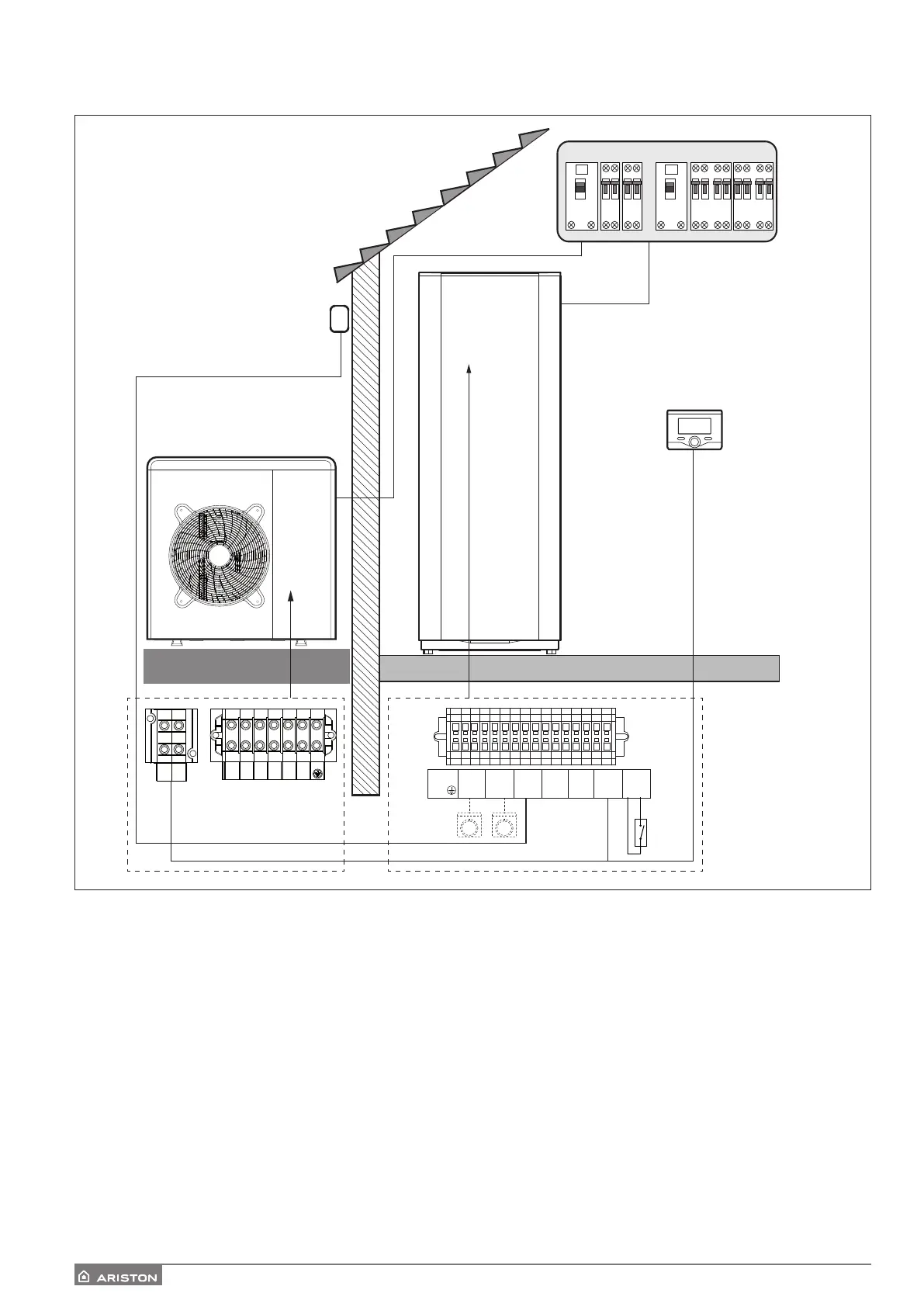

* vedere tabelle collegamenti elettrici
L N EH1 EH1 ST1 ST1
B T
ANODE
SE TNK BUF
BUS
TA 1 TA 2
B T
IN
AUX 1+24V
30mA
0,5 mm²
T
N
XXA
ON
OFF
N
XXA
N
30mA
T
N
ON
OFF
XXA
N
N
XXA
*
1 ph 3 ph
