21 / IT

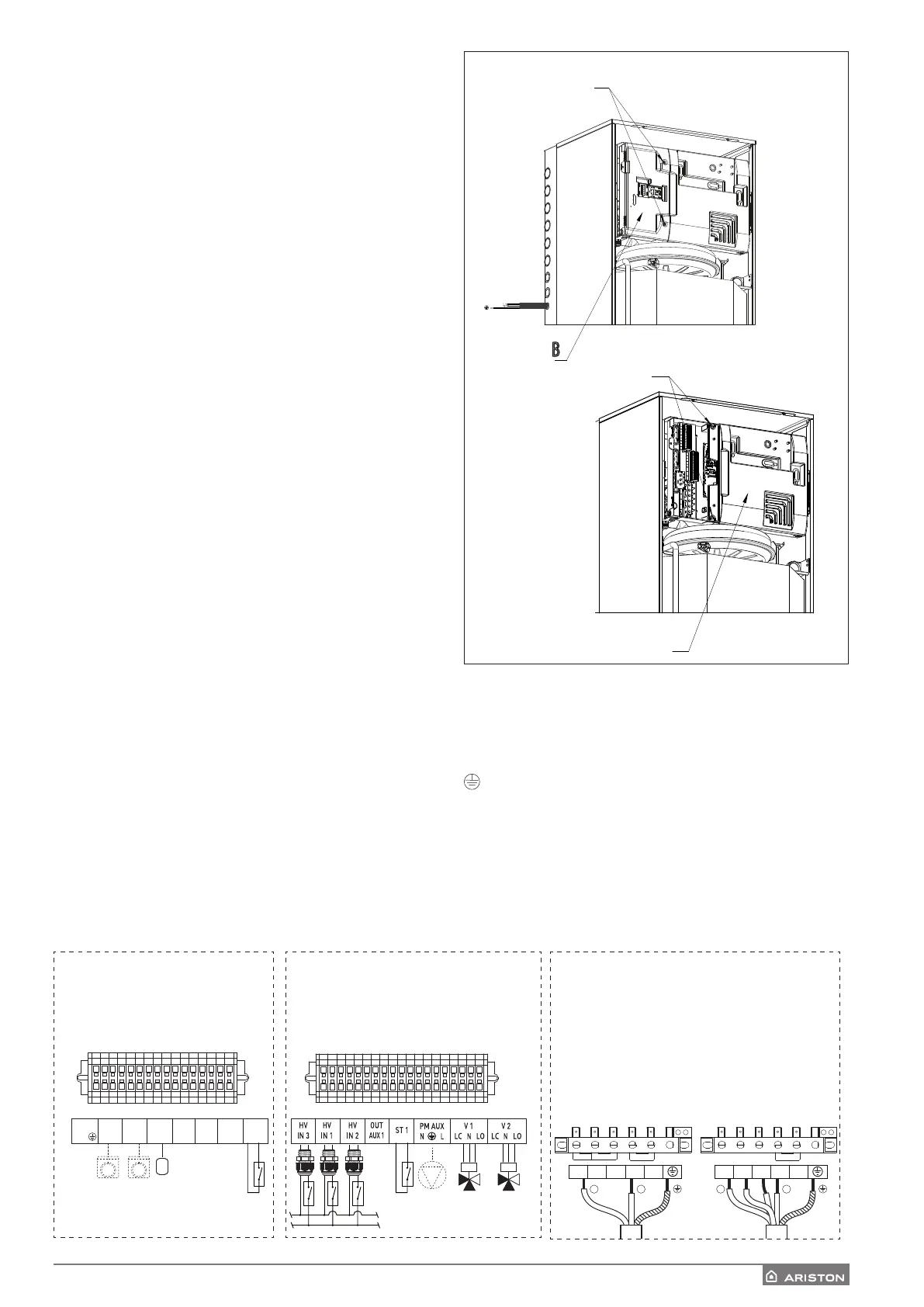

Connessioni elettriche dell’unità interna
Prima di ogni intervento sul sistema, interrompere l’alimenta-
zione dall’interruttore generale. Rispettare le connessioni di
neutro e fase. Per accedere al quadro elettrico dell’unità interna,
rimuovere le viti indicate in figura (A) ed estrarre il coperchio del
quadro elettrico (B). Successivamente rimuovere le altre due viti
(C) e aprire la seconda parte del pannello elettrico (D).
All’apertura del quadro si troveranno le seguenti connessioni:
ANODE - Connessione dell’anodo Protech del bollitore
Rispettare la polarizzazione elettrica.
TA1 - Connessione termostato d’ambiente a contatto, zona 1.
TA2 - Connessione termostato d’ambiente a contatto, zona 2.
SE - Connessione sonda di temperatura esterna.
TNK - Connessione della sonda bollitore
BUF - Collegamente sensore Buer.
BUS - Connessione BUS per l’interfaccia del sistema e
Connessione BUS tra unità interna ed esterna.
IN-AUX - Connessione umidostato/ingresso ausiliario
HV IN 3 - ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.2.
Integrazione fotovoltaica: tramite questo ingresso è possibile
utilizzare il bollitore sanitario come accumulo di energia
termica prodotta in surplus dal sistema fotovoltaico.
Collegare l’uscita del contabilizzare di energia elettrica, se
presente, all’ingresso HV IN3 della morsettiera, il contatto
dell’uscita si chiude quando la produzione fotovoltaica è
maggiore di una soglia impostabile sul contabilizzatore
HV IN 1 - Ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.0:
• EDF (taria elettrica ridotta): applicando in segnale a
230V all’ingresso della morsettiera il bollitore sanitario
è riscaldato secondo le modalità HC-HP o HC-HP 40°C
selezionabili dal parametro 17.5.2.
• SG Ready 1: segnale 1 per il protocollo Smart Grid Ready
• External switch o signal: imposta la macchina su OFF.
HV IN 2 - Ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.1:
• DLSG (parzializzazione del carico elettrico): applicando un
segnale a 230V, se fornito dal gestore della rete elettrica,
all’ingresso della morsettiera le resistenze di integrazione
sono inibite.
• SG Ready 2: segnale 2 per il protocollo Smart Grid Ready
OUT-AUX 1 Uscita ausiliaria, contatto a potenziale libero.
Vedi parametro 17.1.4
ST1 - Connessione termostato di sicurezza (230 V)
dell’impianto a pavimento (connessione a shunt).
PM AUX - Connessione pompa ausiliaria.
V1 - Connessione valvola deviatrice per il ramo sanitario
V2 - Connessione valvola deviatrice circuito rarescamento
L 1 - Connessione della fase 1 dell’alimentazione trifase (230 V)
dell’unità interna.
L 2 - Connessione della fase 2 dell’alimentazione trifase (230 V)
dell’unità interna.
L 3 - Connessione della fase 3 dell’alimentazione trifase (230 V)
dell’unità interna.
N - Connessione del neutro dell’alimentazione (230 V)
dell’unità interna.
- Connessione di terra dell’unità interna.
La sezione e la lunghezza dei cavi devono essere dimensionate
secondo la potenza indicata sulla targa caratteristica dell’unità
interna. Garantire che i cavi di alimentazione siano adeguata-
mente serrati al fine di evitarne il surriscaldamento.
ATTENZIONE
Dopo aver eettuato i collegamenti tra le unità interna ed esterna,
riposizionare entrambi i pannelli dei rispettivi quadri elettrici.
A
B
C
D
morsettiera unità interna
bassa tensione
morsettiera unità interna
alta tensione
morsettiera unità interna
alimentazione elettrica
ANODE
SE TNK BUF
BUS
TA 1 TA 2
B T
IN
AUX 1+24V
L N L N
N N
L
321
LL
N N
L
321
LL
L
L L
230V
N
