13 / IT
Attenzione
L’installazione delle unità esterne ed interna deve
sempre essere eettuata da un tecnico qualificato in
possesso dei requisiti previsti dalla normativa vigente.
UNITÀ ESTERNA
Avvertenze prima dell’installazione
• L’unità esterna utilizza un liquido refrigerante ecologico di tipo
HFC (R-410A) che non lede l’integrità dello strato di ozono.
• Il liquido refrigerante R-410A funziona ad una pressione supe-
riore del 50-70% al liquido refrigerante R22. Verificare che il
materiale a disposizione per la manutenzione e i componenti
di riempimento possano essere impiegati con il liquido refri-
gerante R-410A.
• I contenitori del liquido R-410A sono dotati di un tubo immerso
il quale consente al liquido di fuoriuscire solo se poste in posi-
zione verticale con la valvola in posizione superiore.
• I sistemi R-410A devono essere riempiti con il liquido refrige-
rante indicato. Applicare un dosatore, disponibile in commer-
cio, sul tubo a manicotto, al fine di vaporizzare il liquido refri-
gerante prima dell’ingresso nell’unità esterna.
• Il liquido refrigerante R-410A, come tutti i fluidi HFC, è compa-
tibile esclusivamente con gli oli raccomandati dal costruttore
del compressore.
• La pompa a vuoto non è suciente per eliminare totalmente
l’umidità dall’olio.
• Gli oli di tipo POE assorbono rapidamente l’umidità. Non es-
porre l’olio all’aria.
• Non aprire mai il sistema quando lo stesso si trovi in condi-
zione di sottovuoto.
• Non disperdere il liquido refrigerante R-410A nell’ambiente.
• Assicurarsi che tutte le norme nazionali vigenti in termini di
sicurezza vengano rispettate, nel corso dell’installazione
dell’unità esterna.
• Assicurarsi che il sistema disponga di una messa a terra ade-
guata. Verificare che la tensione e la frequenza di alimenta-
zione corrispondano a quelle necessarie all’unità esterna e
che la potenza installata sia suciente al funzionamento della
stessa.
• Verificare che l’impedenza del circuito di alimentazione corris-
ponda alla potenza elettrica assorbita dall’unità esterna come
indicato sulla targa dati dell’unità esterna (EN 61000-3-12).
• Verificare la presenza di dierenziali e interruttori di sicurezza
correttamente dimensionati, collegati all’unità esterna.
• Verifica che tutti i tappi di sfiato dell’aria siano aperti
NOTA: Le caratteristiche e i codici dell’unità esterna sono indicati
nella targa dati.

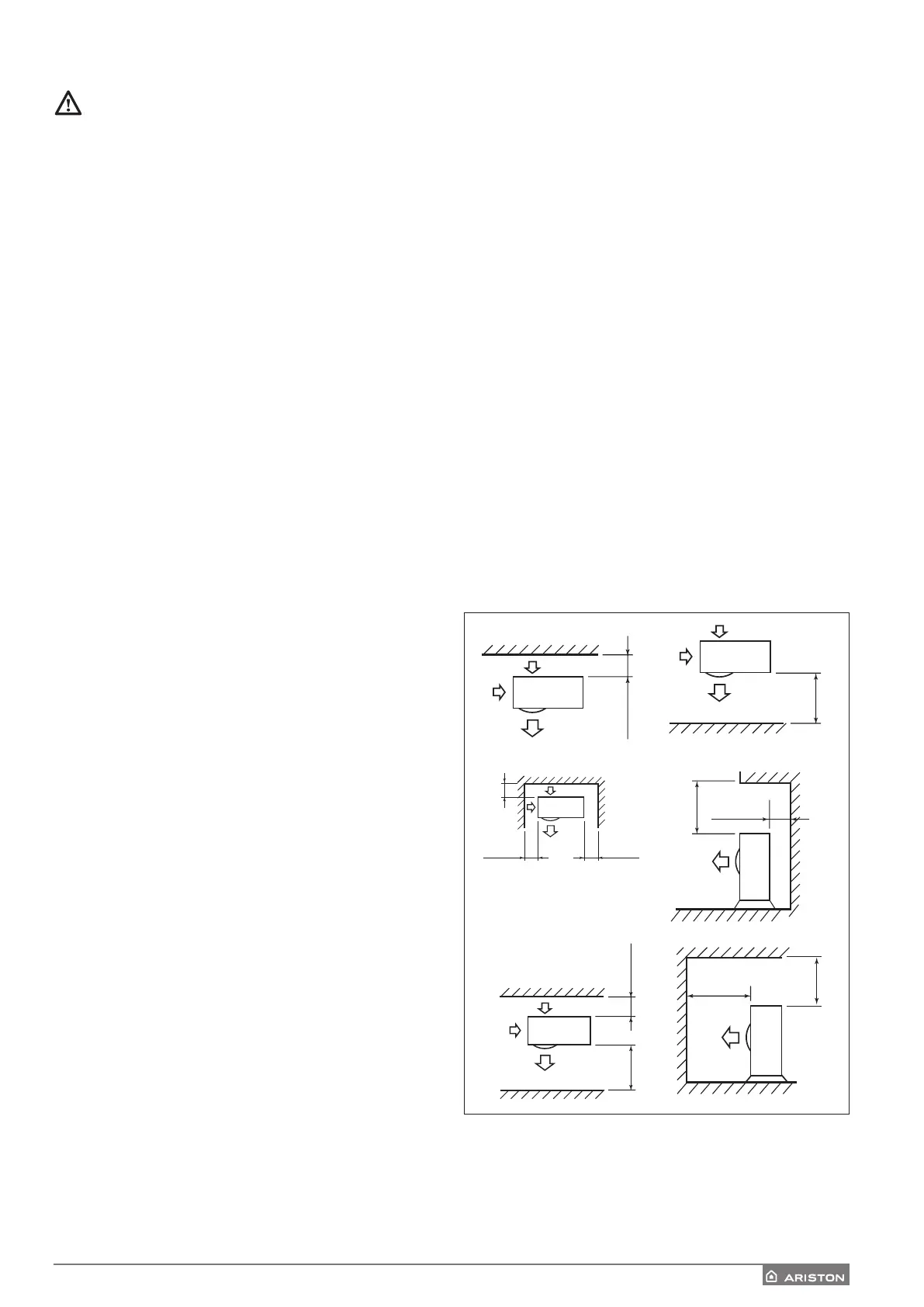

Distanze minime per l’installazione
GUIDA ALL’INSTALLAZIONE
Scelta del posizionamento
• Evitare il posizionamento dell’unità esterna in luoghi di dicile
accesso per le successive operazioni di installazione e manu-
tenzione.
• Evitare il posizionamento in prossimità di fonti di calore.
• Evitare il posizionamento in luoghi ove si sottopone l’unità
esterna a continue vibrazioni.
• Non posizionare l’unità esterna su strutture portanti che non
ne garantiscano il sostegno.
• Evitare il posizionamento in prossimità di condutture o serba-
toi di gas combustibili.
• Evitare il posizionamento che preveda esposizioni a vapori
d’olio.
• Evitare il posizionamenti caratterizzati da condizioni ambien-
tali particolari.
• Scegliere un posizionamento dove il rumore e l’aria emessa
dall’unità esterna non disturbino i vicini.
• Scegliere un posizionamento al riparo dal vento.
• Prevedere un posizionamento che consenta il mantenimento
delle distanze di installazione necessarie.
• Evitare il posizionamento in un luogo che impedisca l’accesso
a porte e/o corridoi.
• La struttura del suolo di appoggio deve poter sostenere il
peso dell’unità esterna e ridurre al massimo le possibili vibra-
zioni.
• Se l’unità esterna viene installata in una località dove sono
previste abbondanti precipitazioni nevose, installare l’unità ad
almeno 200 mm al di sopra del livello solito di caduta neve o
utilizzare una staa di sostegno per l’unità esterna.
• L’unità esterna deve essere installata su un supporto antivi-
brante.
• Prevedere delle barriere frangivento in caso di installazione in
luoghi con forti venti.
ATTENZIONE:
Nel definire la posizione dell’installazione dell’unità esterna te-
nere in considerazione le distanze minime sopra indicate.
Nota: per evitare rumori anomali, echi e risonanze, aumentare
la distanza dalla parete soprattutto sul lato frontale dell’unità.
L’altezza di eventuali barriere o muretti deve essere inferiore
all’altezza dell’unità esterna.
150
500
150
300
150
500
1501000
1000
1000
200
