14 / IT
Attenzione

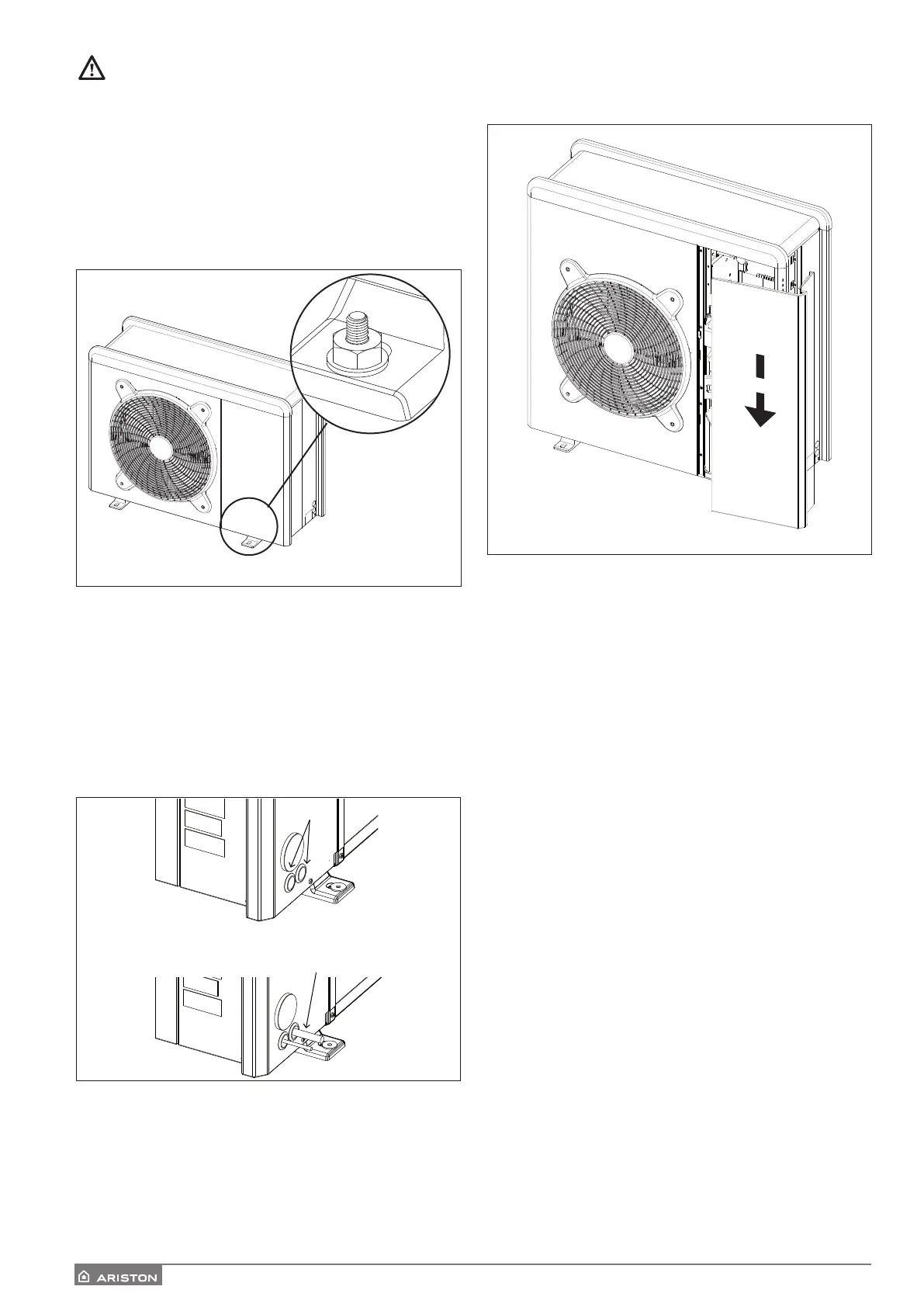

Prima dell’installazione verificare la resistenza e
l’orizzontalità della base di appoggio. Basandosi sulle
immagini sotto riportate, fissare solidamente la base
dell’unità esterna al suolo, servendosi di opportuni bul-
loni d’ancoraggio (M10 X 2 paia).
Se l’unità esterna dovesse essere esposta a notevoli
correnti d’aria, proteggerla mediante uno schermo e
verificarne la corretta funzionalità.
1. Procedura di apertura dei passaggi per
collegamenti
Per consentire il passaggio dei cavi, rimuovere, con l’aiuto
di un cacciavite, le parti pretagliate (A) del telaio dell’unità
esterna.
Per rimuovere ecacemente il materiale, mantenere ins-
tallato il pannello frontale dell’unità.
Prima del passaggio dei cavi, posizionare i passacavi (B)
neri forniti all’interno della busta documenti.
2. Rimozione pannello frontale
Rimuovere le viti che bloccano il pannello frontale, tirarlo
in avanti e verso il basso.
