9 / IT
UNITÀ INTERNA 2 ZONE

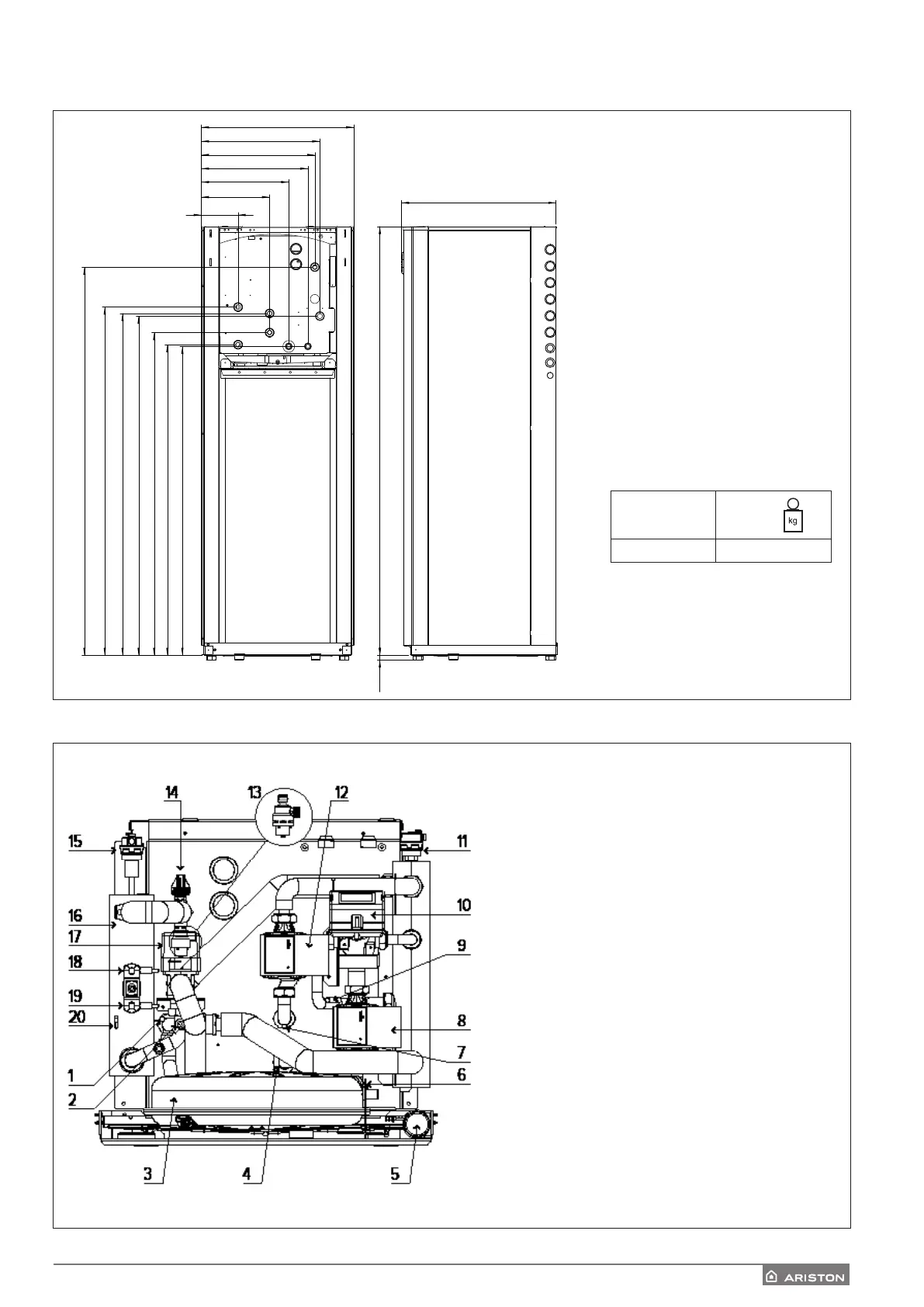

Dimensioni e Pesi
Vista complessiva
UNITÀ
INTERNA
Peso
2 ZONE 127
F
598
465
445
417
342
267
144
1523 1367 1342 1331 1267 1219 1212
A
F
606
168318
B
C
D
E
G
H
A. Mandata acqua calda/fredda
dall’unità esterna G 1” M
B. Ritorno acqua fredda/calda
all’unità esterna G 1” M
C. Mandata acqua calda/fredda
verso Zona 1 - G 1” M
D. Ritorno acqua fredda/calda
dalla Zona 1 - G 1” M
E. Mandata acqua calda/fredda
verso Zona 2 - G 1” M
F. Ritorno acqua fredda/calda
dalla Zona 2 - G 1” M
G. Mandata acqua calda
sanitaria G 3/4” M
H. Ritorno acqua calda sanitaria
G 3/4” M
1. Sonda di temperatura (ritorno unità esterna)
2. Valvola di scarico
3. Vaso espansione
4. Sonda temperatura ritorno ZONA 1
5. Manometro
6. Sonda temperatura mandata ZONA2
7. Sonda temperatura mandata ZONE 1
8. Circolatore modulante ZONA 2
9. Sonda temperatura ritorno ZONE 2
10. Valvola miscelatrice ZONA 2
11. Degasatore automatico
12. Circolatore modulante ZONA 2
13. Valvola sicurezza 3 bar
14. Pressostato
15. Degasatore automatico
16. Resistenza elettrica supplementare (2kW + 2kW)
17. Valvola 3 vie
18. Termostato di sicurezza a riarmo automatico
19. Termostato di sicurezza a riarmo manuale
20. Sonda temperatura mandata all’impianto
di riscaldamento/rarescamento
