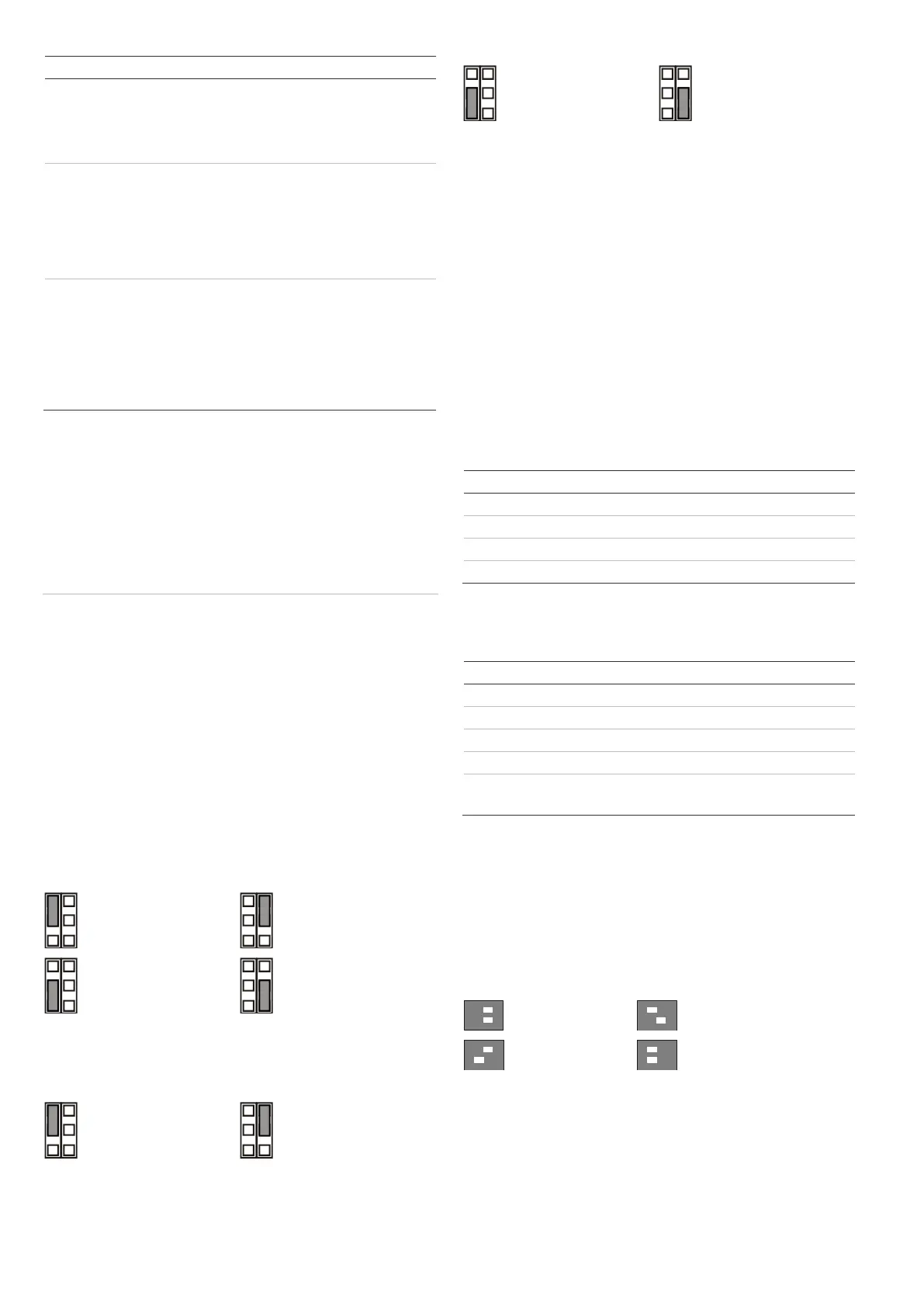

Aritech DD1012 User Manual

12 / 42 P/N 146550999-1-ML • REV Q • ISS 07APR21
Klemme
Bezeichnung
Erklärung
5, 6
SABOTAGE-
ALARM
Sabotageschalterausgang (0 Ω).
Verwenden Sie die Steckbrücke JT, um
den integrierten Abschlusswiderstand mit
dem Schalter in Serie zu schalten. Siehe
Siehe „Steckbrücken“ unten.
7
Gehtest
Dieser Eingang aktiviert und deaktiviert die
LED (Gehtest ein/aus). Der Gehtest-
Modus kann nur eingeschaltet werden,
wenn sich der Melder im Unscharf-Modus
befindet (Pin 8) „Aktiv-High“ bzw. „Aktiv-
Low“ wird durch SW1-3 festgelegt (siehe
„SW1-3: Polarität“ unten).
8
Scharf/
Unscharft
(Day/Night)
Dieser Eingang versetzt den Melder in den
Unscharf-Modus (Alarmspeicher auf LED-
Anzeige anzeigen) oder Scharf-Modus
(aktiviert den Alarmspeicher und löscht
bereits gespeicherte Alarme). Die Polarität
für „Aktiv-High“ oder „Aktiv-Low“ wird
durch SW1-3 festgelegt (siehe „SW1-3:
Polarität“ unten).
Hinweise
• Eingänge 7 und 8 werden nur verwendet, wenn SW1-5 auf
Remote geschaltet ist. Siehe „SW1-5: Remote-
Funktionalität“ unten.
• Die LED ist nur aktiviert, wenn „LED ein“ über SW1-6
aktiviert wurde.
In Abbildung 11 wird erklärt, wie eine einzelne Meldegruppe
mit mehreren Widerständen eingerichtet werden kann.
Abbildung 11
(1) Alarmrelais
(2) Meldegruppe
(3) Sabotageschalterausgang
Ra Alarmabschlusswiderstand
Rt Sabotageabschluss-
widerstand
Einstellen des Melders
Die Positionen der Steckbrücken und DIP-Schalter sind in
Abbildung 14 dargestellt.
Steckbrücken
Steckbrücken legen den integrierten Abschlusswiderstand und
dessen Wert fest. Die Schaltung ist in Abbildung 10 dargestellt.
JA: Definiert den integrierten Alarmabschlusswiderstand
(Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(Werkseinstellung)
5,6 kΩ
Aus: Kein integrierter Alarmabschlusswiderstand.
JT: Definiert den integrierten Sabotageabschluss-
widerstand (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(Werkseinstellung)
5,6 kΩ
Aus: Kein integrierter Sabotageabschlusswiderstand.
Konfigurieren der Meldegruppe
Beachten Sie bei der Einrichtung der Meldegruppe folgende
Richtlinien:
• Wählen Sie die passenden Werte für den
Abschlusswiderstand über JA und JT. Das Setzen der
Steckbrücke JT bestimmt beispielsweise den Rt-Wert.
• Entfernen Sie die Steckbrücke JT für einen getrennten
Alarm-und Sabotageausgang.
• Entfernen Sie die Steckbrücken JA und JT, um keine
integrierte Abschlusswiderstands-Werte zu
berücksichtigen.
Bei einer einzelne Meldegruppe, bei der alle integrierten
Widerstände eingeschaltet sind, kann der Widerstand der
Gruppe wie folgt aussehen.
Tabelle 2: Widerstandswerte der Meldegruppe
Meldegruppen-status
Wert
Default (Werkseinstellung)
Sabotage (kurz)
0 Ω
0 Ω
Normal
Rt
4,7 kΩ
Alarm
Rt+Ra
9,4 kΩ
Sabotage (offen)
∞
∞
DIP-Schalter
Tabelle 3: SW1, allgemeine Einstellungen
Schalter
Werte
6: LED
Ein: LED ein*
Aus: LED aus
5: Remote
Ein: Remote ein
Aus: Remote aus*
4: Reserviert
3: Polarität
Ein: Positive Polarität
Aus: Negative Polarität*
1, 2: Radarreichweite
1 Ein, 2 Ein: 12 m*
1 Aus, 2 Ein: 9 m
1 Ein, 2 Aus: 6 m
1 Aus, 2 Aus: 4 m
* Werkseitige Einstellung
DIP-Schalter SW1
SW1-1, SW1-2: Radarreichweite
Verwenden Sie SW1-1 und SW1-2, um die Radarreichweite
exakt an die Anwendung anzupassen. Das Radarsystem
basiert auf der Range-Gating-Technologie und gewährleistet
somit eine sehr genaue Erfassungsreichweite.
4 m
9 m
6 m
12 m
Werkseitige Einstellung.
SW1-3: Polarität
Ein: Positive Polarität. Konfiguriert die Eingänge (WT und D/N)
als „Aktiv-High“.
Aus: Negative Polarität. Konfiguriert die Eingänge (WT und
D/N) als „Aktiv-Low“. Werkseitige Einstellung.
ON
1 2
ON
1 2
ON
1 2
ON
1 2
