Skruv
Beteckning
Beskrivning
7
Gångtest
Denna ingång aktiverar och inaktiverar
lysdioden (gång test Till/Från) Gångtestläge
kan bara aktiveras när detektorn är i dagläge
(pin 8). Aktiv högt eller lågt bestäms av SW1-3
(se “SW1-3: Polaritet” nedan).
8
Dag/natt
Denna ingång växlar detektor i dagläge (visar
minne på lysdiodindikatorn) eller nattläge
(aktiverar larmminne och raderar tidigare
sparade larm). Aktiv hög eller låg polaritet
bestäms av SW1-3 (se “SW1-3: Polaritet”
nedan).
OBS!
• Ingång 7 och 8 kan bara användas när SW1-5 är inställd
på fjärrkontroll på. Se “SW1-5: Fjärstyringsfunktion”
nedan.
• Lysdioden är bara aktiv när SW1-6 är inställd på LED på.
Figur 11 förklarar hur en enkel sektion skapas med multipla
motståndskonfigureringar.
Figur 11
(1) Larmrelä
(2) Larmsektion
(3) Sabotageutgång
Ra Larm EOL-motstånd
Rt Sabotage EOL-motstånd
Ställa in detektorn
Se figur 14 för bygel och DIP-omkopplingar.

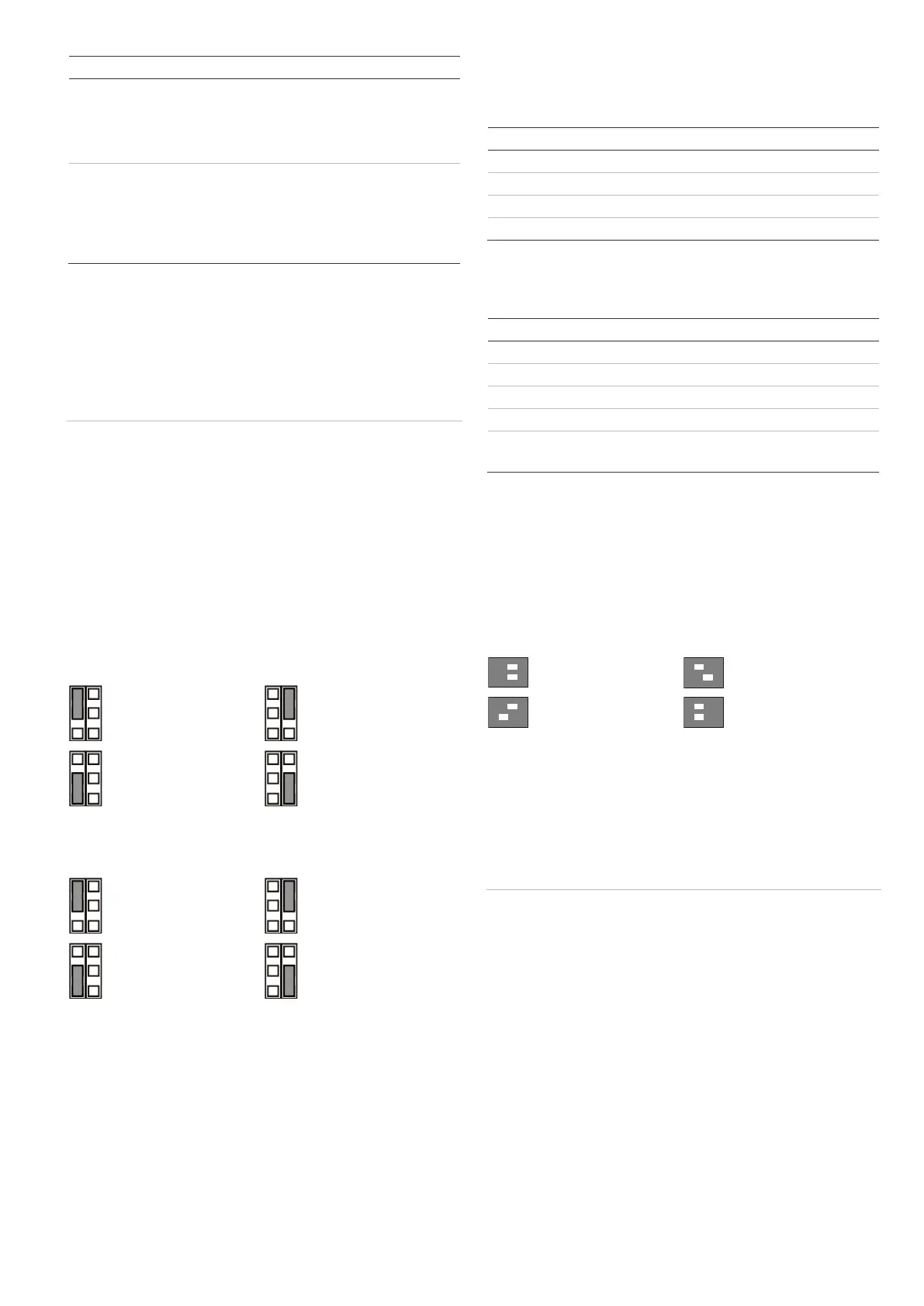

Byglar
Byglar inställda för inbyggt EOL-läge och -värde. Kretsen visas
i figur 11.
JA: Ställ in inbyggd EOL-motstånd (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksstandard)
5,6 kΩ
Av: Inget inbyggt EOL-motstånd (brytande relä).
JT: Ställ in inbyggd sabotage EOL-motstånd (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksstandard)
5,6 kΩ
Av: Inget inbyggt EOL-motstånd (brytande relä).
Konfigurera sektionen
För att konfigurera sektionen, gör på följande sätt.
• Välj lämplig EOL-motståndsvärde med JA och JT. Till
exempel bestämmer inställningen för bygel JT Rt-värdet.
• Ta bort JT för potentialfria utgångar.
• Ta bort bygel JA och JT för exkludera inbyggda EOL-
värden.
För en enskild sektion med alla inbyggda motstånd inställda,
kan sektionsmotstånden vara följande.
Tabell 2: Värden för sektionsmotstånd
Sektionsläge
Värde
Standard
Sabotage (kortslutn.)
0 Ω
0 Ω
Normalt
Rt
4,7 kΩ
Larm
Rt+Ra
9,4 kΩ
Sabotage (öppen)
∞
∞
DIP-omkopplare
Tabell 3: SW1 allmänna inställningar
Switch
Värden
6: LED
På: LED på*
Av: LED frånslagen
5: Fjärrkontroll
På: Fjärrstyrning på
Av: Fjärrstyrning av*
4: Reserverad
3: Polaritet
På: Positiv polaritet
Av: Negativ polaritet*
1, 2: Mikrovågs område
1 På, 2 På 12 m*
1 Av, 2 På: 9 m
1 På, 2 Av 6 m
1 På, 2 Av 4 m
* Fabriksinställning
DIP-omkopplare SW1
SW1-1, SW1-2: Mikrovågsområde
Använd SW1-1 och SW1-2 för att ställa in exakt
täckningsområde för att passa applikationen. Mikrovågen är av
typen range-gating, vilket innebär att områdesbevakningen är
mycket precis.
4 m
9 m
6 m
12 m
Fabriksstandard.
SW1-3: Polaritet
På: Positiv polaritet. Konfigurerar ingångarna (WT och D/N)
som "Hög aktivitet".
Av: Negativ polaritet. Konfigurerar ingångarna (WT och D/N)
som "Låg aktivitet". Fabriksinställning.
Funktionen förklaras i figur 10.
Figur 10
(1) Polaritet hög
(2) Polaritet låg
(3) Gångtest
(4) Dag/natt
Denna funktion är också beroende av SW1-5-inställningen. Se
“SW1-5: Fjärstyringsfunktion” nedan.
SW1-4: Reserverad
Ändra inte denna.
SW1-5: Fjärstyringsfunktion
På: Fjärrstyrning på. Aktiverar WT- och dag/natt-ingångar.
Av: Fjärrstyrning av. Inaktiverar WT- och dag/natt-ingångar
(fabriksstandard).
ON
1 2
ON
1 2
ON
1 2
ON
1 2
