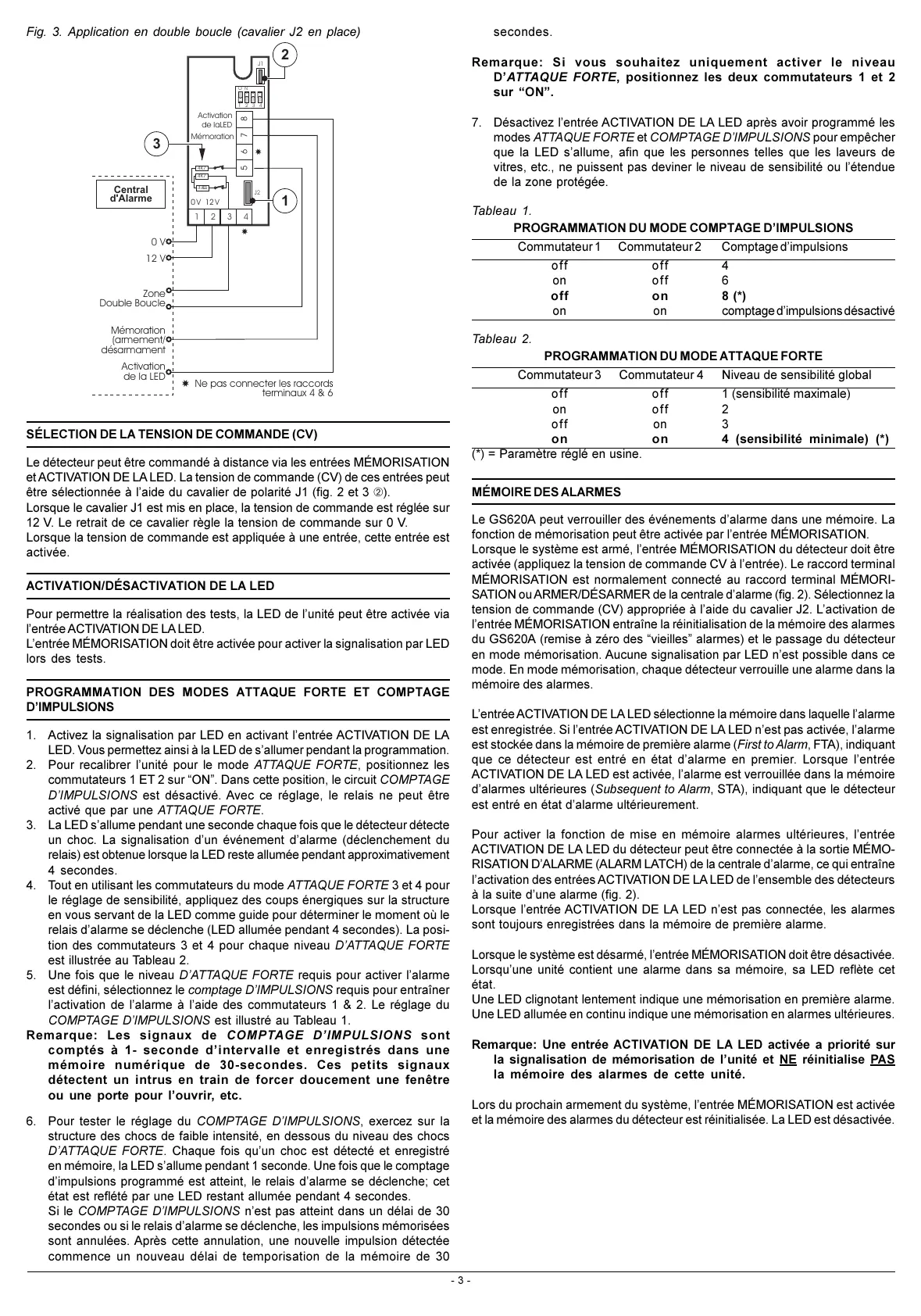

Fig. 3. Application en double boucle (cavalier J2 en place)
SÉLECTION DE LA TENSION DE COMMANDE (CV)
Le détecteur peut être commandé à distance via les entrées MÉMORISATION
et ACTIVATION DE LA LED. La tension de commande (CV) de ces entrées peut
être sélectionnée à laide du cavalier de polarité J1 (fig. 2 et 3 Á).
Lorsque le cavalier J1 est mis en place, la tension de commande est réglée sur
12 V. Le retrait de ce cavalier règle la tension de commande sur 0 V.
Lorsque la tension de commande est appliquée à une entrée, cette entrée est
activée.
ACTIVATION/DÉSACTIVATION DE LA LED
Pour permettre la réalisation des tests, la LED de lunité peut être activée via
lentrée ACTIVATION DE LA LED.
Lentrée MÉMORISATION doit être activée pour activer la signalisation par LED
lors des tests.
PROGRAMMATION DES MODES ATTAQUE FORTE ET COMPTAGE
DIMPULSIONS
1. Activez la signalisation par LED en activant lentrée ACTIVATION DE LA
LED. Vous permettez ainsi à la LED de sallumer pendant la programmation.
2. Pour recalibrer lunité pour le mode ATTAQUE FORTE, positionnez les
commutateurs 1 ET 2 sur ON. Dans cette position, le circuit COMPTAGE
DIMPULSIONS est désactivé. Avec ce réglage, le relais ne peut être
activé que par une ATTAQUE FORTE.
3. La LED sallume pendant une seconde chaque fois que le détecteur détecte
un choc. La signalisation dun événement dalarme (déclenchement du
relais) est obtenue lorsque la LED reste allumée pendant approximativement
4 secondes.
4. Tout en utilisant les commutateurs du mode ATTAQUE FORTE 3 et 4 pour
le réglage de sensibilité, appliquez des coups énergiques sur la structure
en vous servant de la LED comme guide pour déterminer le moment où le
relais dalarme se déclenche (LED allumée pendant 4 secondes). La posi-
tion des commutateurs 3 et 4 pour chaque niveau DATTAQUE FORTE
est illustrée au Tableau 2.
5. Une fois que le niveau DATTAQUE FORTE requis pour activer lalarme
est défini, sélectionnez le comptage DIMPULSIONS requis pour entraîner
lactivation de lalarme à laide des commutateurs 1 & 2. Le réglage du
COMPTAGE DIMPULSIONS est illustré au Tableau 1.
Remarque: Les signaux de COMPTAGE DIMPULSIONS sont
comptés à 1- seconde dintervalle et enregistrés dans une
mémoire numérique de 30-secondes. Ces petits signaux
détectent un intrus en train de forcer doucement une fenêtre
ou une porte pour louvrir, etc.
6. Pour tester le réglage du COMPTAGE DIMPULSIONS, exercez sur la
structure des chocs de faible intensité, en dessous du niveau des chocs
DATTAQUE FORTE. Chaque fois quun choc est détecté et enregistré
en mémoire, la LED sallume pendant 1 seconde. Une fois que le comptage
dimpulsions programmé est atteint, le relais dalarme se déclenche; cet
état est reflété par une LED restant allumée pendant 4 secondes.
Si le COMPTAGE DIMPULSIONS nest pas atteint dans un délai de 30
secondes ou si le relais dalarme se déclenche, les impulsions mémorisées
sont annulées. Après cette annulation, une nouvelle impulsion détectée
commence un nouveau délai de temporisation de la mémoire de 30
- 3 -
secondes.
Remarque: Si vous souhaitez uniquement activer le niveau
DATTAQUE FORTE, positionnez les deux commutateurs 1 et 2
sur ON.
7. Désactivez lentrée ACTIVATION DE LA LED après avoir programmé les
modes ATTAQUE FORTE et COMPTAGE DIMPULSIONS pour empêcher
que la LED sallume, afin que les personnes telles que les laveurs de
vitres, etc., ne puissent pas deviner le niveau de sensibilité ou létendue
de la zone protégée.
Tableau 1.
PROGRAMMATION DU MODE COMPTAGE DIMPULSIONS
Commutateur 1 Commutateur 2 Comptage dimpulsions
off off 4
on off 6
off on 8 (*)
on on comptage dimpulsions désactivé
Tableau 2.
PROGRAMMATION DU MODE ATTAQUE FORTE
Commutateur 3 Commutateur 4 Niveau de sensibilité global
off off 1 (sensibilité maximale)
on off 2
off on 3
on on 4 (sensibilité minimale) (*)
(*) = Paramètre réglé en usine.
MÉMOIRE DES ALARMES
Le GS620A peut verrouiller des événements dalarme dans une mémoire. La
fonction de mémorisation peut être activée par lentrée MÉMORISATION.
Lorsque le système est armé, lentrée MÉMORISATION du détecteur doit être
activée (appliquez la tension de commande CV à lentrée). Le raccord terminal
MÉMORISATION est normalement connecté au raccord terminal MÉMORI-
SATION ou ARMER/DÉSARMER de la centrale dalarme (fig. 2). Sélectionnez la
tension de commande (CV) appropriée à laide du cavalier J2. Lactivation de
lentrée MÉMORISATION entraîne la réinitialisation de la mémoire des alarmes
du GS620A (remise à zéro des vieilles alarmes) et le passage du détecteur
en mode mémorisation. Aucune signalisation par LED nest possible dans ce
mode. En mode mémorisation, chaque détecteur verrouille une alarme dans la
mémoire des alarmes.
Lentrée ACTIVATION DE LA LED sélectionne la mémoire dans laquelle lalarme
est enregistrée. Si lentrée ACTIVATION DE LA LED nest pas activée, lalarme
est stockée dans la mémoire de première alarme (First to Alarm, FTA), indiquant
que ce détecteur est entré en état dalarme en premier. Lorsque lentrée
ACTIVATION DE LA LED est activée, lalarme est verrouillée dans la mémoire
dalarmes ultérieures (Subsequent to Alarm, STA), indiquant que le détecteur
est entré en état dalarme ultérieurement.
Pour activer la fonction de mise en mémoire alarmes ultérieures, lentrée
ACTIVATION DE LA LED du détecteur peut être connectée à la sortie MÉMO-
RISATION DALARME (ALARM LATCH) de la centrale dalarme, ce qui entraîne
lactivation des entrées ACTIVATION DE LA LED de lensemble des détecteurs
à la suite dune alarme (fig. 2).
Lorsque lentrée ACTIVATION DE LA LED nest pas connectée, les alarmes
sont toujours enregistrées dans la mémoire de première alarme.
Lorsque le système est désarmé, lentrée MÉMORISATION doit être désactivée.
Lorsquune unité contient une alarme dans sa mémoire, sa LED reflète cet
état.
Une LED clignotant lentement indique une mémorisation en première alarme.
Une LED allumée en continu indique une mémorisation en alarmes ultérieures.
Remarque: Une entrée ACTIVATION DE LA LED activée a priorité sur
la signalisation de mémorisation de lunité et NE réinitialise PAS
la mémoire des alarmes de cette unité.
Lors du prochain armement du système, lentrée MÉMORISATION est activée
et la mémoire des alarmes du détecteur est réinitialisée. La LED est désactivée.
2
3
1234
5678
J2
J1
ON
1234
12 V0V
1
Zone
Double Boucle
4K7
4K7
33W
X
X
X Ne pas connecter les raccords
terminaux 4 & 6
Activation
de laLED
Mémoration
Activation
de la LED
Mémoration
(armement/
désarmament
Central
d'Alarme
0V
12 V
