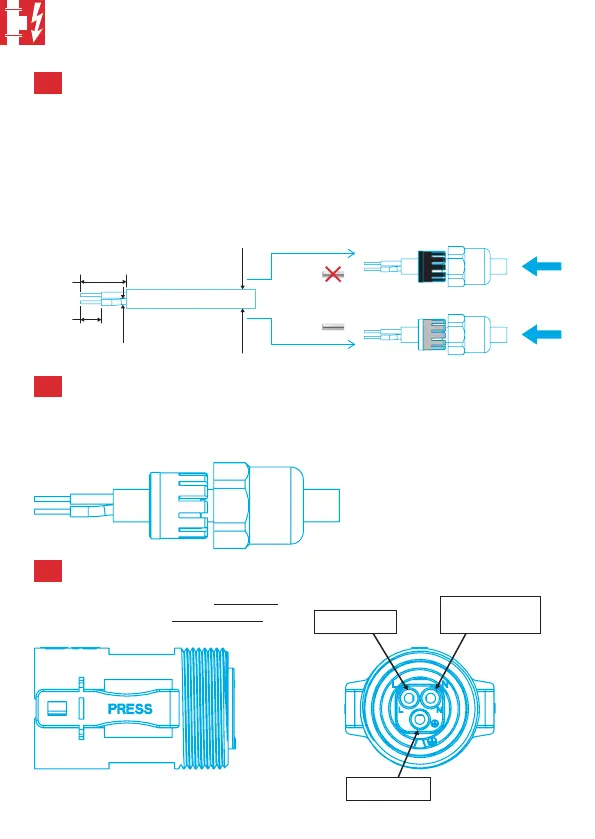

Armstrong HEP OPTIMO - Inline Plug Wiring

Inline-Stecker/Inline-plug
Einführen der Litzen in die Buchse gleichzeitig!/
Insert wire into connector at the same time!
Phase/Phase
Erde/Ground
Null-Leiter/
Zero conductor
3
Vorbereiten des Kabels/Prepare cable
• Maximaler Außendurchmesser des Kabels 10 mm/Maximum cable outside diameter of 10 mm
• Minimaler Außendurchmesser des Kabels 5,5 mm/Minimum cable outside diameter of 5.5 mm
• Maximaler Durchmesser der Litze 2,95 mm/Maximum wire conductor insulation diameter of 2.95 mm
• 0,75-1,5 mm² fester Kupferdraht/0.75-1.5 mm² solid copper conductors
• 0,75-1,0 mm² flexible Litze/0.75-1.0 mm² stranded conductors
1
Anbringen der Überwurfmutter und des Dichtrings auf das vorbereitete Kabel/
Install gland nut and cable seal onto prepared cable
2
www.armstrongfluidtechnology.com
A:
24
± 1.0
d > 0.50
d = 0.50
12
± 1.0
≤ 3.0
5.5 - 7.37.3 - 10
B:
Aderendhülse/
Conductor sleeve
Dichtring/Cable seal
schwarz/black
blau/blue
34
