-13-

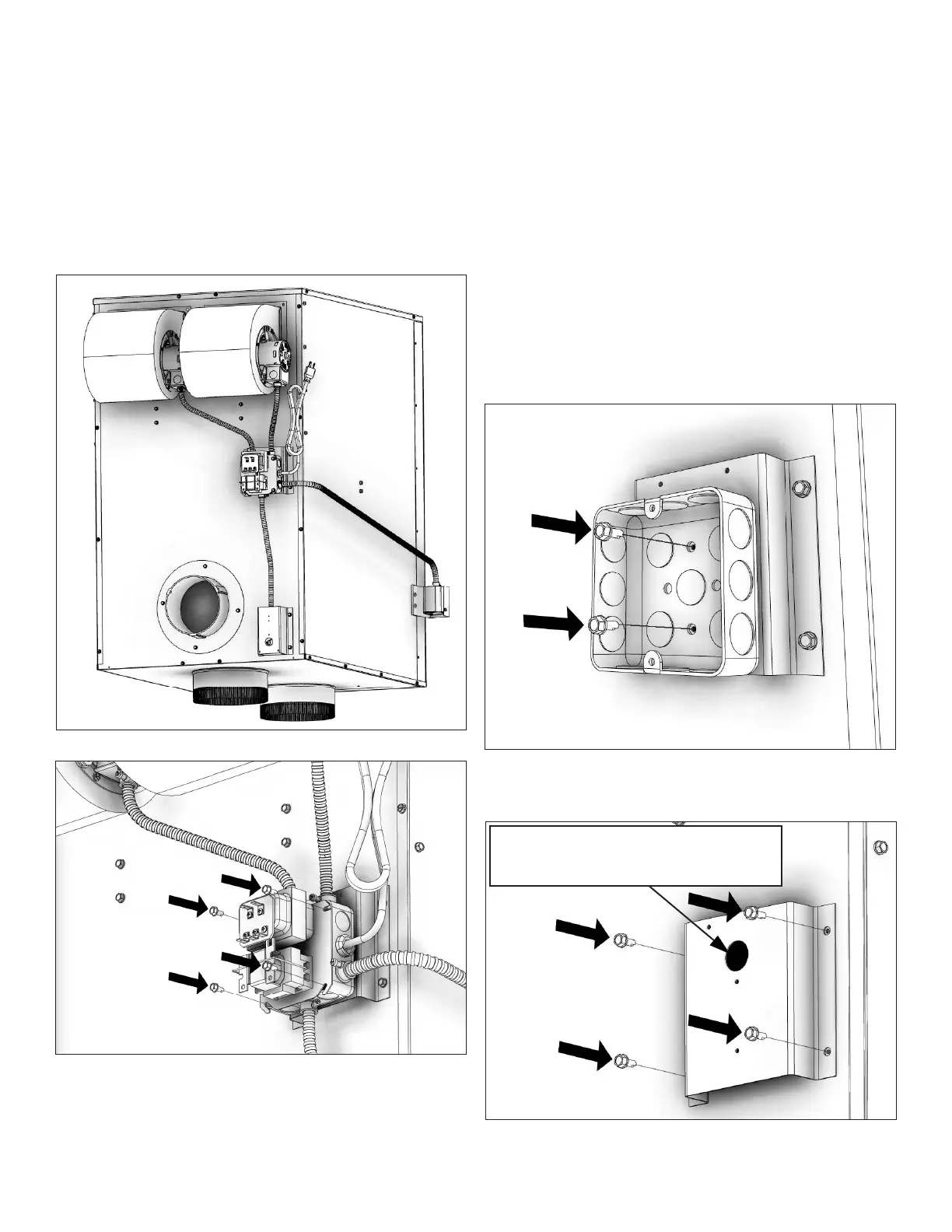

ÉTAPE 14
Fixez le support de montage de la commande au bas du dos
de l’appareil à l’aide de quatre (4) vis # 10 X 1/2.
ÉTAPE 15
Fixez la boîte de jonction 4 X 4 au support de montage de la
commande à l’aide de (2) deux vis # 10 X 1/2.
ÉTAPE 16
Terminez tout le câblage (consultez la section «Schéma
de câblage de l’amortisseur thermostatique» pour une
installation correcte du câblage). Une fois le câblage
terminé, xez le transformateur central du ventilateur à la
base du couvercle de commande à l’aide de quatre (4) vis
# 10 X 1/2.
En attachant le support de commande
à l’unité, veillez à ce que le grand trou
soit positionné vers le bas de l’unité.
