-12-

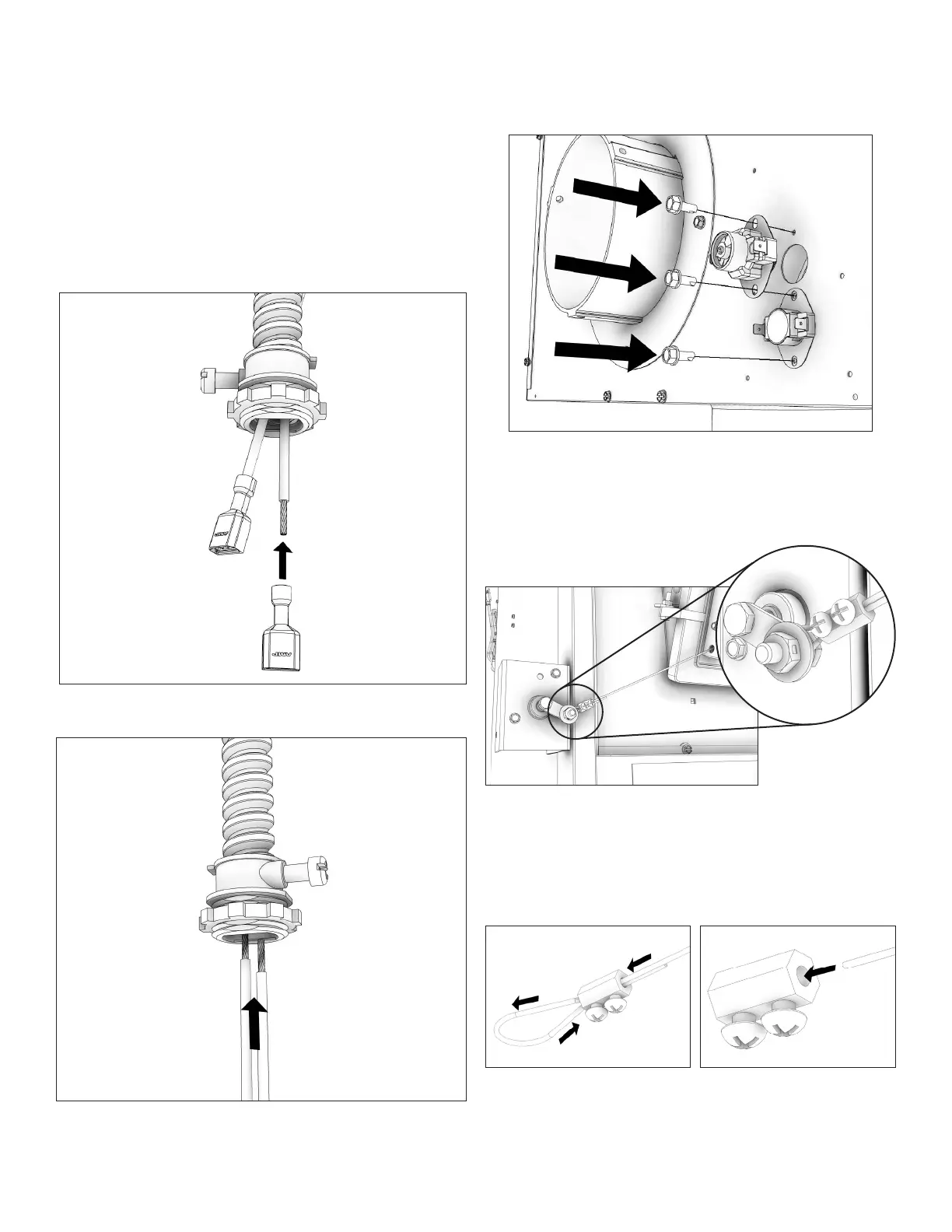

ÉTAPE 7
Rattachez le couvercle à l’aide des quatre vis # 10 X 1/2
retirées précédemment.
ÉTAPE 8
Insérez le l dans le serre-câble et faites une boucle comme
indiqué, puis retournez le l dans le serre-câble.
ÉTAPE 9
Connectez le l au bras de servo en faisant passer le l autour
du boulon 1 / 4-20 X 3/4 comme indiqué. Une fois la boucle
en place, réduisez la taille de la boucle pour la rendre plus
petite que la rondelle. Cela l’empêchera de glisser une fois
que l’unité est en marche. Serrez les deux vis a n que le l ne
puisse pas bouger.
ÉTAPE 10
Fixez le n de course non réglable et le thermodisque réglable
à l’arrière de l’appareil, comme indiqué en utilisant (3) trois
vis n ° 10 X 1/2. REMARQUE: L’interrupteur de n de course
non réglable doit être installé au-dessus du thermodisque
réglable.
ÉTAPE 11
Faites passer les deux ls rouges fournis avec ce kit dans le
conduit existant qui va de la boîte de jonction jusqu’à la
boîte de montage du support T’stat.
ETAPE 12
Fixez les bornes femelles aux deux extrémités des ls rouges.
ETAPE 13
Connectez le conduit au thermodisque (voir «Schéma
de câblage de l’amortisseur thermostatique» pour une
installation correcte du câblage). Rattachez l’assemblage
du support T’stat à l’arrière de l’unité à l’aide de (4) quatre
vis n ° 10 X 1/2.
