-8-

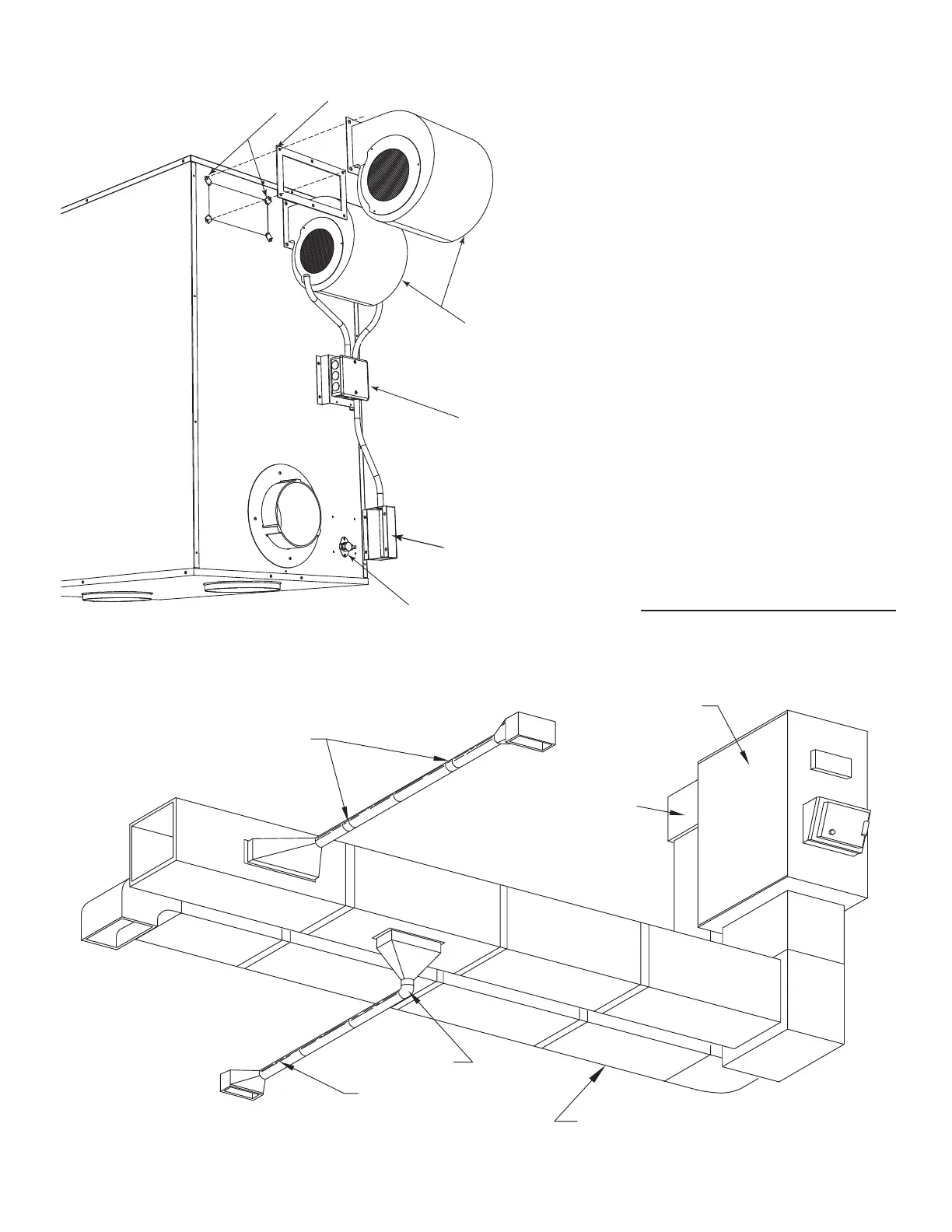

INSTALLATION CENTRALE
Conduit de
152 mm (6 po)
Conduit d'air froid
Coude à °90
RACCORD
DE CONDUITE
FOURNAISE
UFB908 boîtier
de ltre
(Optionnel)
Installation centrale
ASSEMBLAGE DE LA FOURNAISE
Votre fournaise nécessite les éléments suivants à
assembler ou à être installé par du personnel de
service.
Ventilateurs et commandes du ventilateur
Branchements électriques
1. Retirez toutes les pièces de l’unité (ventilateurs,
disque thermique et câblage) puis vériez s’il y a
des dommages, incluant les briques réfractaires
pouvant avoir été endommagées pendant le
transport.
2. Installez le disque thermique à l’arrière du caisson
de la fournaise à l’aide des deux vis fournies.
Assemblez le conduit entre la boîte de jonction
et le support du thermostat. Sertissez les deux
bornes femelles à chacun des ls conducteurs.
Branchez les ls au disque thermique.
REMARQUE: Il n’a aucune importance à quelle
borne du disque thermique est branché un l.
3. Retirez les ventilateurs de leur boîte. Retirez le
couvercle de la boîte de jonction. Attachez
les écrous à pince comme il est montré à
l’illustration suivante. Installez le(s) ventilateur(s)
et le(s) joint(s) d’étanchéité avec les boulons
1/4 po-20 x 3/4 po, comme il est indiqué.
4. Effectuez d’abord le branchement électrique
des ls du côté droit du ventilateur (voir le
schéma du câblage) et remettez en place
le couvercle sur la boîte de jonction sur le
ventilateur.
5. De même, effectuez le branchement électrique
du côté gauche du ventilateur, comme indiqué
ci-haut, puis remettez le couvercle en place.
Accessoire d’installation
DISQUE THERMIQUE
DISQUE THERMIQUE
COUVERCLE
BOÎTE DE JONCTION
ÉLECTRIQUE DE
102 MM (4 PO)
VENTILATEURS
JOINT D’ÉTANCHÉITÉ
DES VENTILATEURS
ÉCROUS À PINCE
(Non utilisé dans le trou central supérieur.)
