-7-
Installation du réseau de gaines
Nous vous recommandons fortement d’installer un réseau de gaines pour air chaud soit installé par un spécialiste en
chauffage résidentiel. Si vous effectuez vous-même l’installation, avant de décider quelle installation convient le mieux à
vos besoins, consultez un technicien en chauffage qualié et respectez ses recommandations an d’obtenir la méthode
d’installation la plus sécuritaire et efcace. Cette fournaise peut être installée de trois façons, en unité individuelle, en parallèle
et en série avec une fournaise existante.
CHAMBRE DE RÉPARTITION DE L’AIR SOUFFLÉ (AIR CHAUD)
Le conduit de soufflage d’air tiède doit être fabriqué de métal, en conformité avec NFPA 90B, 2-1.1. Les chambres de
répartition installées à la fournaise doivent être fabriquées en métal, en conformité avec NFPA 90B, 2-1.3.

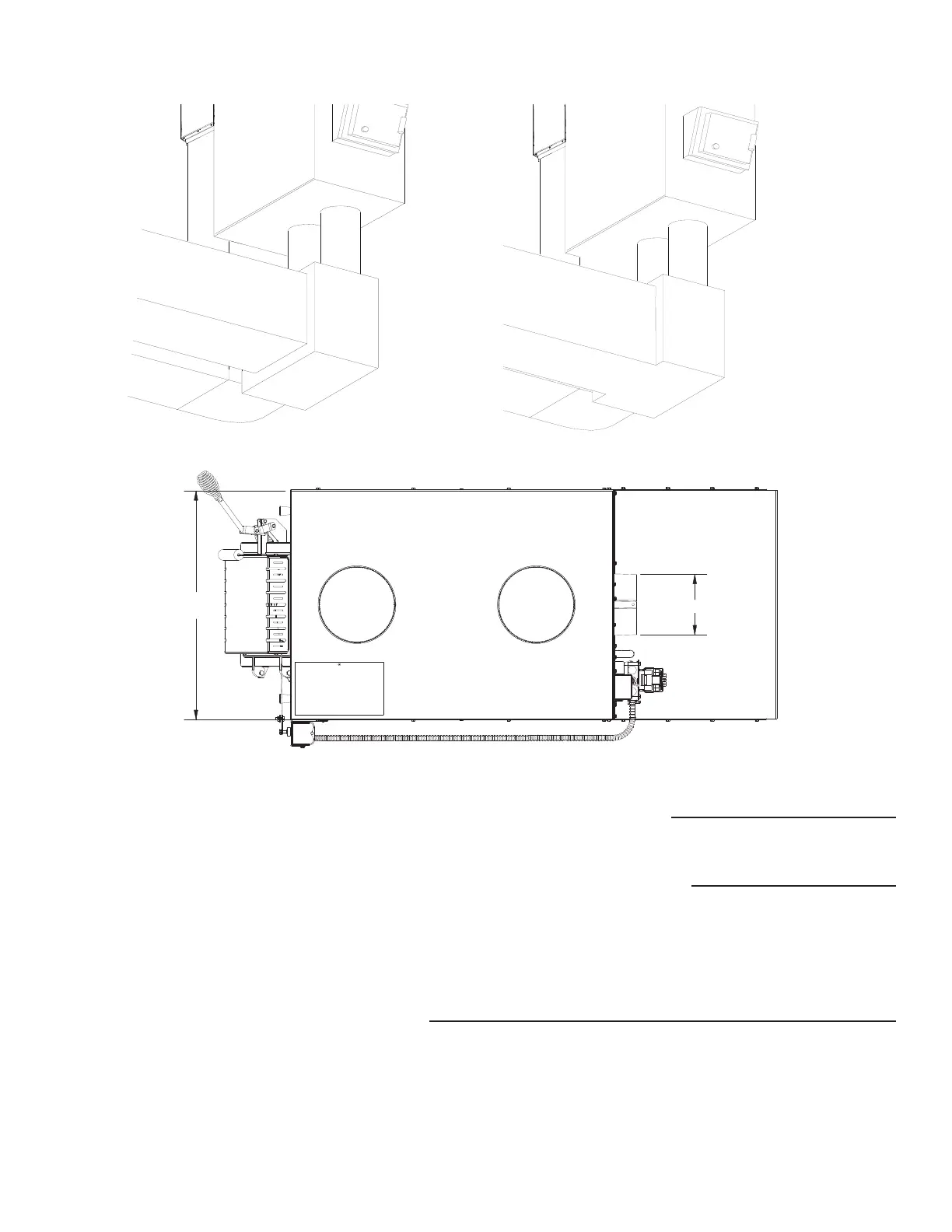

En installant cette fournaise, la chambre de répartition de l’air chaud doit avoir une hauteur minimale de 610 mm (24 po)
si le haut de la première section verticale n’est pas à égalité avec le haut de la première section horizontale du réseau de
gaines. Si le haut de la chambre de répartition est à égalité avec le haut de la première section horizontale du réseau de
gaines, alors la hauteur minimale est de 381 mm (15 po).
RETOUR D’AIR (AIR FRAIS)
La prise d’air du retour d’air (frais) sur la fournaise se trouve à l’arrière de l’unité. Le réseau de gaines doit être attaché
mécaniquement à l’unité à la boîte du ventilateur UFB908 avec des vis autotaraudeuses assurant un bon fonctionnement.
INSTALLATION INDIVIDUELLE
Si vous installez cette fournaise en unité individuelle, respectez tous les codes locaux et instructions du présent manuel,
incluant les dégagements par rapport aux matériaux inflammables, les spécications du protecteur de plancher et les
avertissements de sécurité.
152 mm (6 po)
611 mm
(24-1/16 po)
Taille de la sortie du réseau de gaines de l’air soufflé (air chaud)
Hauteur minimale de la chambre de répartition
de l'alimentation d’air 610 mm (24 po)
Hauteur minimale de la chambre de répartition
de l'alimentation d’air 381 mm (15 po)
