-6-
DÉGAGEMENTS POUR L’ENTRETIEN
Votre fournaise présente des exigences de dégagement minimum recommandées pour son entretien. Ces dégagements
assurent qu’il y a assez de place pour effectuer l’entretien et le service de votre fournaise. NE PAS entreposer de combustible
dans les dégagements spéciés. Consultez le tableau et le schéma ci-dessous an de déterminer les dégagements pour
votre fournaise.
Dimension Pouces mm
K Dégagement pour l’entretien (avant) 24 610
L Dégagement pour l’entretien (gauche) 24 610
M Dégagement pour l’entretien (droit) 24 610
N Dégagement pour l’entretien (arrière) 36 915

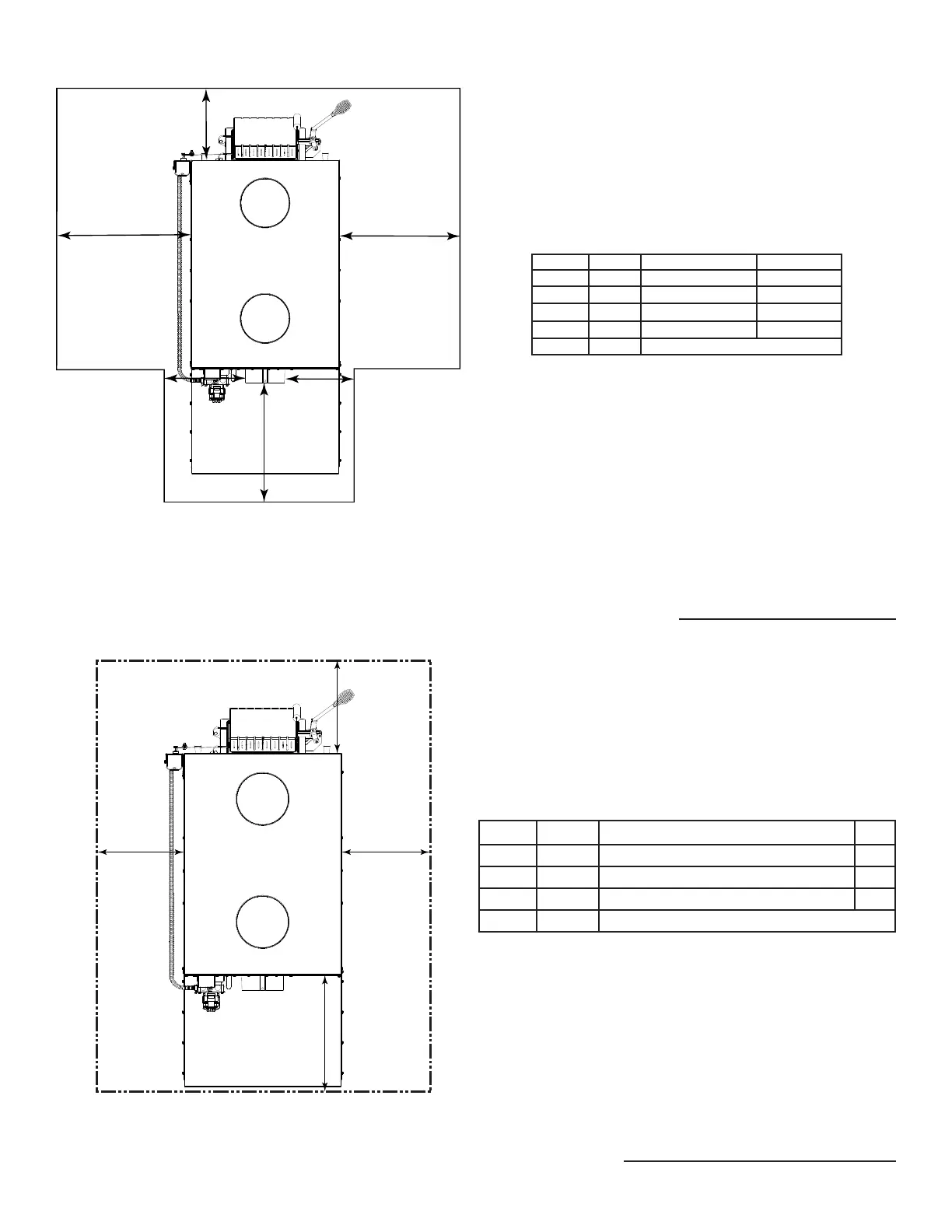

DÉGAGEMENT POUR L’ENTRETIEN
EXIGENCES DU PROTECTEUR DE PLANCHER
PROTECTEUR DE PLANCHER
La fournaise doit être placée sur du béton plein, de la maçonnerie pleine, ou si installé sur un plancher inflammable, sur
un protecteur de plancher. Le protecteur de plancher est requis pour offrir une protection contre la chaleur, les braises et
cendres chaudes; il doit être incombustible, d’une surface pleine et continue an d’empêcher l’inltration de braises et
cendres chaudes. La protection du sol doit comporter une valeur « R » d’au moins 2,8. Reportez-vous aux instructions du
fabricant du protecteur de plancher pour les directives d’installation.Le protecteur de plancher ou plancher incombustible
doit se prolonger sous la fournaise et de chaque côté comme il est indiqué ci-dessous.
Dimension Pouces mm
O* Avant 16 407
P Conduit arrière 2 51
Q** Gauche 8 204
R** Droit 8 204
S Conduit de côté 2 51
ML
N
K
Q
O
R
P
S
S
