-5-
Installation de la fournaise
Dimension Pouces mm
A Mur arrière à la fournaise 28 712
B Mur latéral à la fournaise 16 407
C Mur latéral au conduit 25 635
D Mur arrière au conduit 18 458
E
Conduit de soufflage d’air (les 1,83 m
(6 pi) du début)
6 152
F
Conduit de soufflage d’air (après les
1,83 m (6 pi) du début)
1 26
G Hauteur minimum du conduit 8 204
H Haut de la porte au plafond 48 1220
J Hauteur minimum du plafond 77 1956
OPTIONS D’INSTALLATION
L’installation de cette fournaise comprend de fournir une alimentation électrique, un conduit de retour (air frais), et un
réseau de gaines d'alimentation d’air. Cette fournaise peut être installée en deux congurations différentes.
1. Fournaise à bois individuelle
2. Fournaise à bois complémentaire
Consultez la section installation de l’ensemble dans le présent manuel an de procéder à l’assemblage approprié, à
l’installation et le fonctionnement de votre nouvelle fournaise.
Si l’installation se fait dans un endroit, avec un ventilateur, il ne devrait pas être permis de créer une pression négative dans
la pièce où la fournaise est installée.
DÉTERMINER L’EMPLACEMENT DE VOTRE FOURNAISE (VEILLEZ À CE QUE LES DÉGAGEMENTS REQUIS PAR
L’ENTRETIEN SOIENT MAINTENUS)
Votre fournaise doit être installée comme il est indiqué au présent manuel et en conformité avec tous les codes locaux et
nationaux.
Il est de la plus grande importance que les dégagements par rapport aux matériaux inflammables soient strictement respectés
pendant l’installation de la fournaise. Veuillez vous référer au tableau et aux schémas ci-dessous quant aux dégagements
minimaux requis.

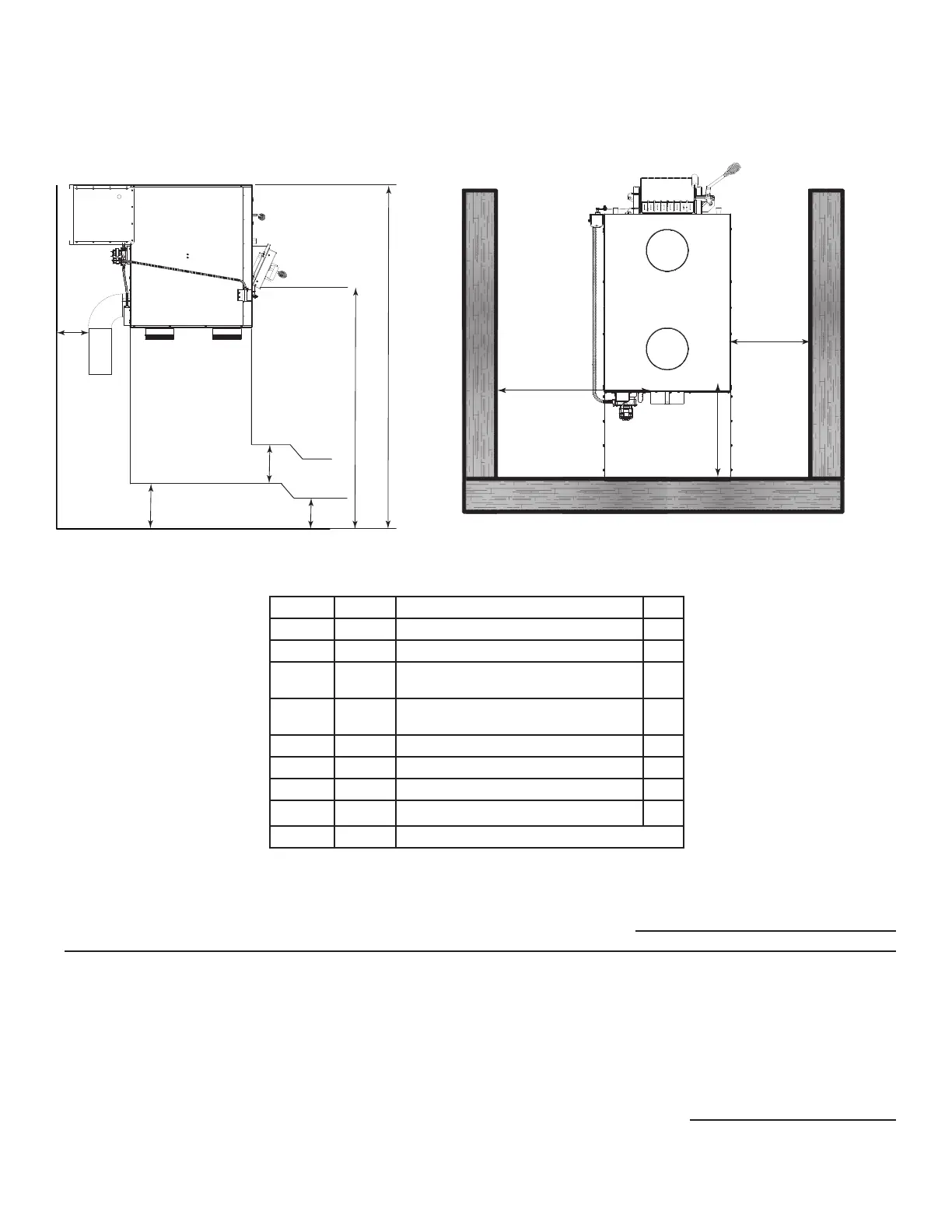

DÉGAGEMENTS PAR RAPPORT
AUX MATÉRIAUX INFLAMMABLES
DÉGAGEMENTS PAR RAPPORT AUX
MATÉRIAUX INFLAMMABLES
Mur arrière
C
B
A
Plafond
Protecteur de plancher
E
F
G
H
J
D
