PIÈCES DE RECHANGE
POUR CONSERVER LA COUVERTURE DE LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE
REMPLACÉS PAR DES PIÈCES D'ORIGINE DU FABRICANT ACHETÉS AUPRÈS DE VOTRE
DÉPOSITAIRE OU DIRECTEMENT AUPRÈS DU FABRICANT DE L'APPAREIL.
L'UTILISATION DE COMPOSANTS DE TIERS ANNULE LA GARANTIE.

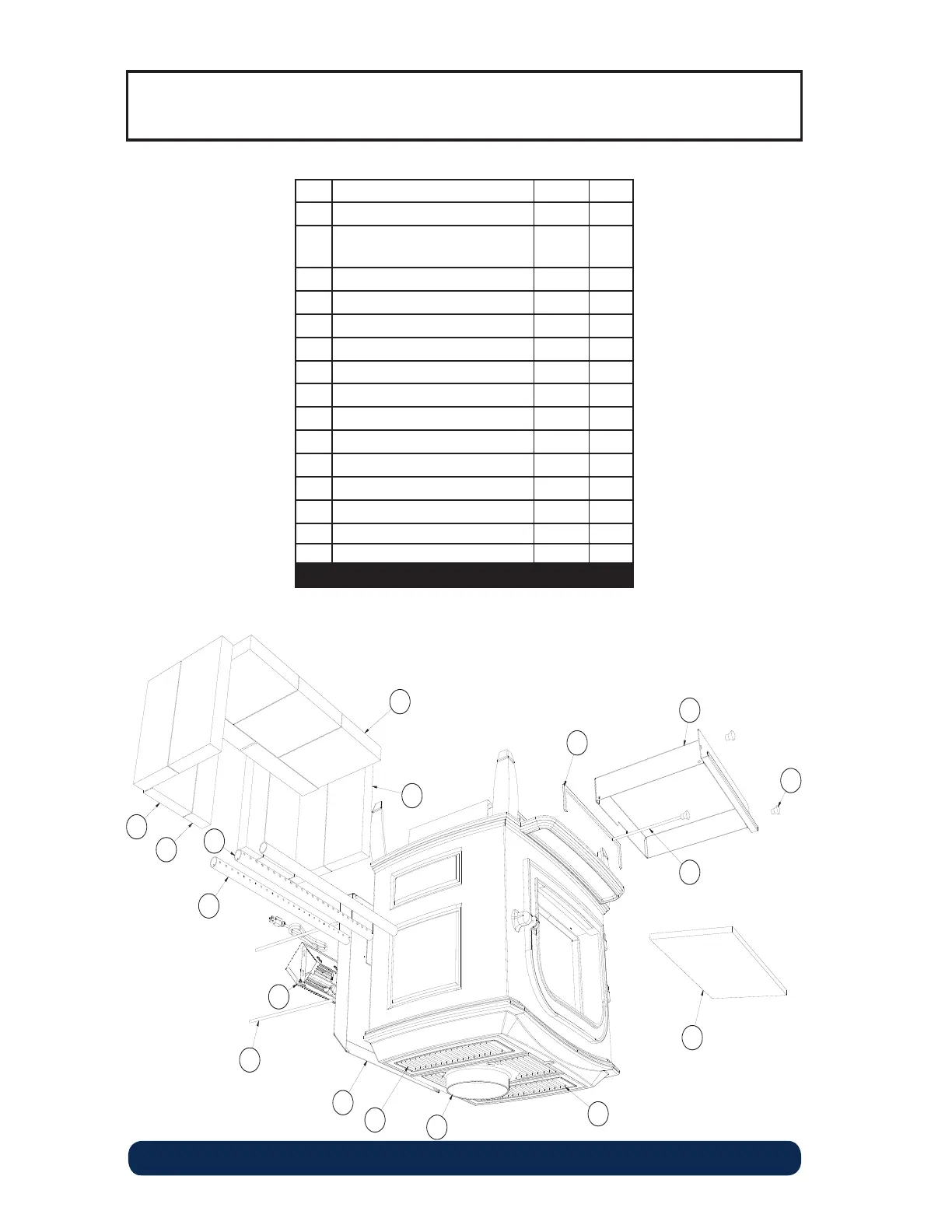

Clé Partie Description Qté
1 89066 Brique feu (4-1 / 2 X 9) 6
2 891492 Ensemble ventilateur (B36) 1
3 891414 Demi-feu 4
4 86656 Tubes d'air secondaires 2
5 86655 Tube d'air secondaire, arrière 1
6 69942 Soudure par échappement 1
7 891095 Brique feu (60 X 8-1 / 4) 3
8 891987 Bouton en plastique 3
9 69945 Soudure, cendrier 1
10 86668 Tige amortisseur 1
11 83614 Tige  letée de 15 po 4
12 88147 Panneau de dé ecteur 1
13 40619 Première grille en fonte gauche 1
14 40620
Grille de fonte supérieure
avec conduit de fumée
1
15 40621 Première grille en fonte droite 1
16 88174 Joint d'étanchéité 1
2
12
16
15
7
14
9
10
11
17
1
8
6
5
4
3
13
