30
14
4
19
1
5
12
11
8
15
16
3
10
19
16
9
2
6
7
18
20
13
17

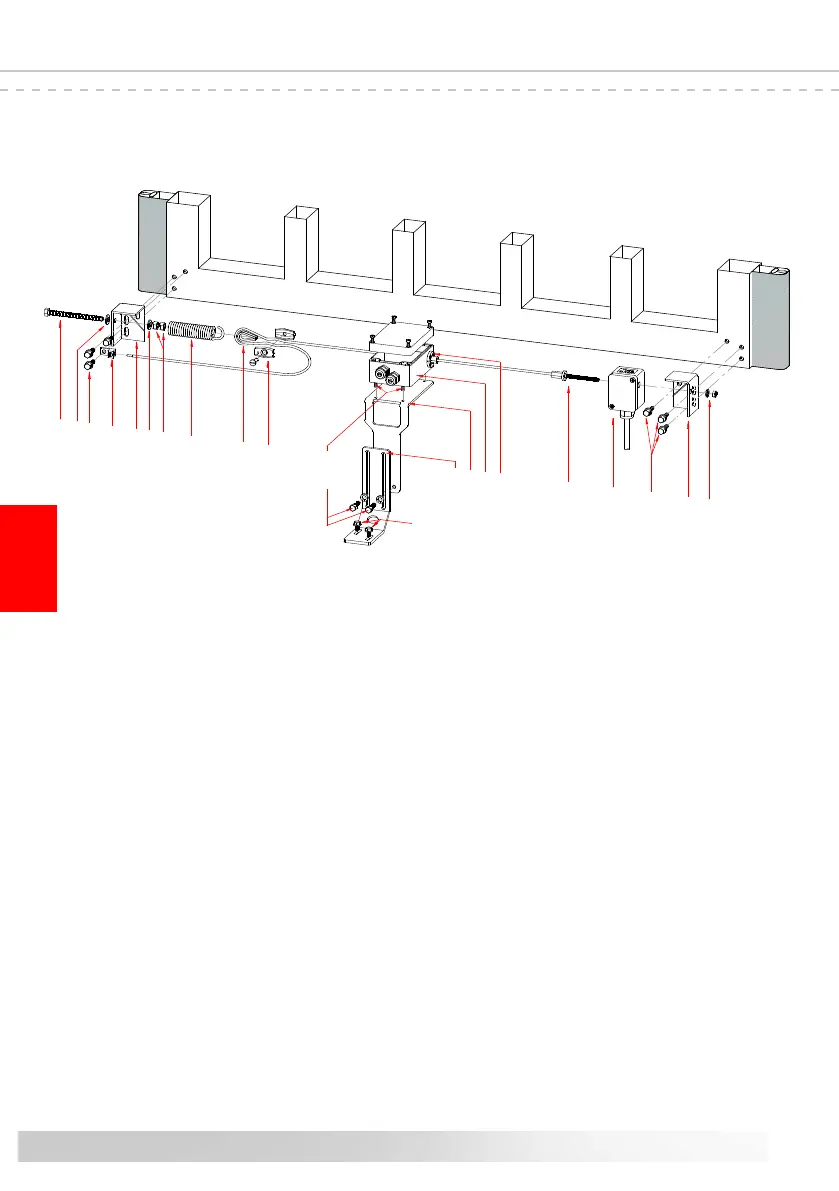

- Montez les équerres de montage pos. 3 et pos. 4 avec chacune trois vis appropriées M16 pos. 19 au vantail de porte. Fixer
la borne de terre pos. 10 comme représenté avec une des vis de xation de l’équerre de montage.
Les positions de montage sont à choisir de telle façon que le câble d’acier pos. 5 puisse se déplacer librement (distance
due au système entre câble d’acier et vantail de porte 40 mm) et que les différents composants du système ne gênent pas
le déplacement de la porte. An de garantir le fonctionnement du système, les équerres de montage doivent être xées
avec trois vis chacune et celles-ci doivent être serrées à fond.
- Vissez à la main le noyau de bobine SPK 12 pos. 1 avec le let serti du câble d’acier et l’écrou pos.14 sur l’équerre de
montage pos. 4.
Effectuez le montage du noyau de bobine SPK 12 de manière habituelle du côté de l’arête principale de fermeture. Le
câble d’acier ne doit pas subir de torsion lors du déroulement.
- Fixez le boîtier de l’ISK 76-21
pos.2 avec les quatre vis pos.17 à la platine de xation pos.6 et ensuite enlez le câble
d’acier dans le noyau de la bobine.
-
Serrez comme illustré la vis de tension pos. 9 avec rondelles pos. 16, écrous pos. 15 et ressort de tension pos. 8.
Tournez d’abord le ressort de tension d’env. 5 tours sur la vis de tension.
- Placez le câble de tension comme représenté sur la cosse pos. 11 et l’accrocher dans le ressort de tension. Tendre le câble
et le xer ensuite avec le serre-câble pos. 12.
- Tendez le câble d’acier avec la vis de tension de telle façon que les différentes spires du ressort de tension soient écartées d’env. 1 mm.
Le ressort de tension ne doit pas accompagner la rotation pendant la mise en tension.
- Bloquez respectivement le ressort de tension et la vis de tension avec un des deux écrous desserrés.
- Raccourcissez l’extrémité du câble d’acier de telle façon que l’extrémité du câble d’acier puisse être reliée suivant une
légère courbe avec la borne de terre.
- Dénudez l’enveloppe en PVC à env. 2 cm de l’extrémité du câble d’acier, introduisez l’extrémité dénudée dans la borne de terre et serrez.
- Fixez uniquement avec les vis M6 pos.13 la platine de xation pos.6 avec l’ISK 76-21 préalablement monté sur la platine
de xation pos.7 au sol ou à une partie xe du portaill.
Fixez la platine de xation au sol pos.6 de tellle sorte que l’ISK 76-21 n’entrave pas les mouvements du portail et que le
câble soit bien centré dans les embouts de protection de la bobine pos.18.
Montage mécanique
Les instructions de montage décrites ici sont recommandées. La disposition des différents composants
dépend de la construction spécique de la porte et des caractéristiques constructives.
Système de sécurité ISK 76-21
Français
