34

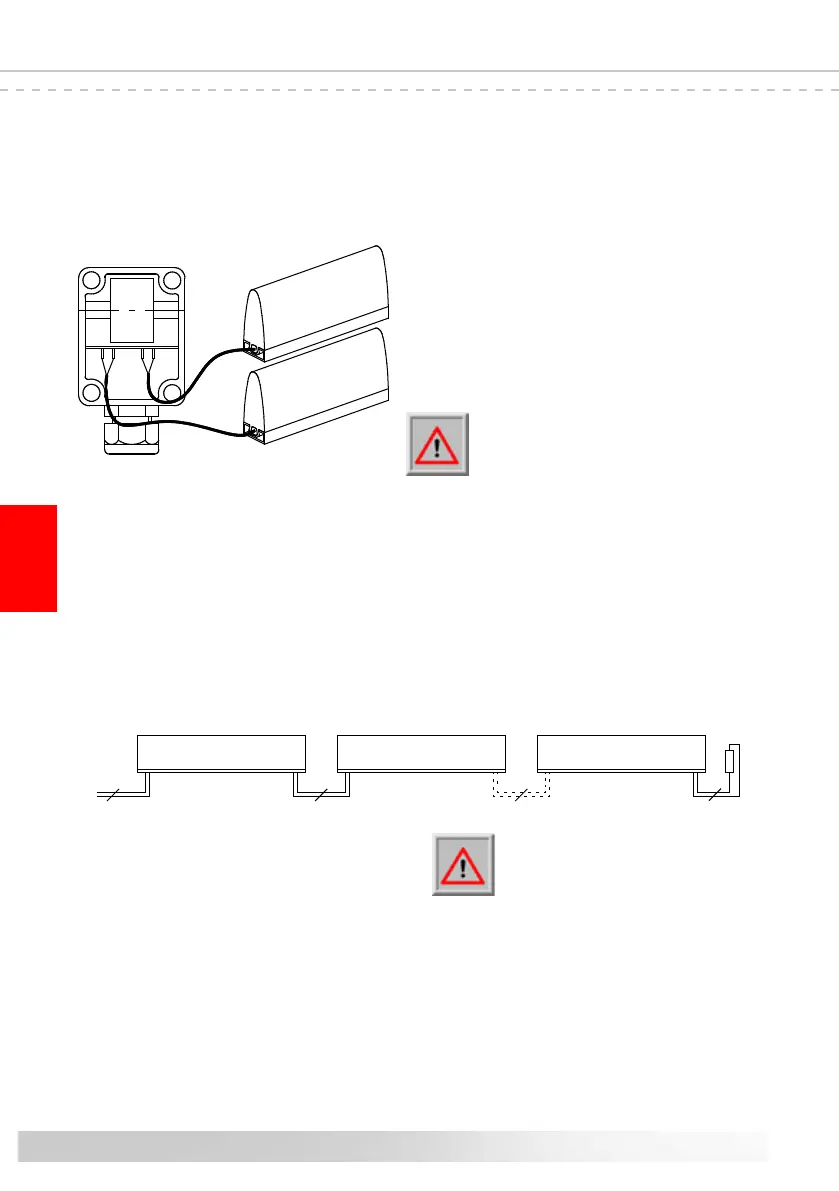

Branchement des barres palpeuses mobiles à la bobine mobile SPK 12
SKL Mouvement ouverture
SKL Mouvement fermeture
Les barres palpeuses mobiles sont à relier avec le noyau de bobine mobile sur le poteau-repère.
Pour le raccordement de la bobine, employez les embouts fournis ou soudez le ls directement sur
les bornes.
Système de sécurité ISK 76-21
Si l’un des canaux n’est pas utilisé, il
doit être ponté avec une résistance de
8,2 kΩ.
Branchement de plusieurs barres palpeuses
Sur les entrées des contacts correspondantes de l’ISK 76-21, il est possible de raccorder une ou
plusieurs barres palpeuses. Pour ce faire, il faut relier les barres palpeuses en série comme décrit
sur l’image 1.
Pour chacune des entrées de barres palpeuses, il est possible de relier 3 barres palpeuses en série.
La longueur maximale du câble pour chaque barre palpeuse est de 25 m.
Avant de relier les barres palpeuses en série, il est recommandé de mesurer la valeur de résistance
de la connexion.
Image1: Connexion de plusieurs
barres palpeuses
Mise en marche/Contrôle des fonctions
Après le branchement correct des raccords électriques et le branchment de la tension de service, il
faut contrôler le bon fonctionnement du portail. Pour ce faire, activez les barres palpeuses les unes
après les autres an de tester les réactions du dispositif de commutation.
Le système de sécurité doit être testé régulièrement par des professionnels être documenté de
façon claire. Les exigences des normes EN 12453 et EN 12445 sont à respecter et doivent être
prises en compte.
Les barres palpeuses ne peuvent
pas être accouplées parallèlement.
Français
Résistance de
8,2 KOhm
2
2
B
a
r
r
e
p
a
l
p
e
u
s
e
2
X
1
X
2
22
B
a
r
r
e
p
a
l
p
e
u
s
e
1
B
a
r
r
e
p
a
l
p
e
u
s
e
n
°
