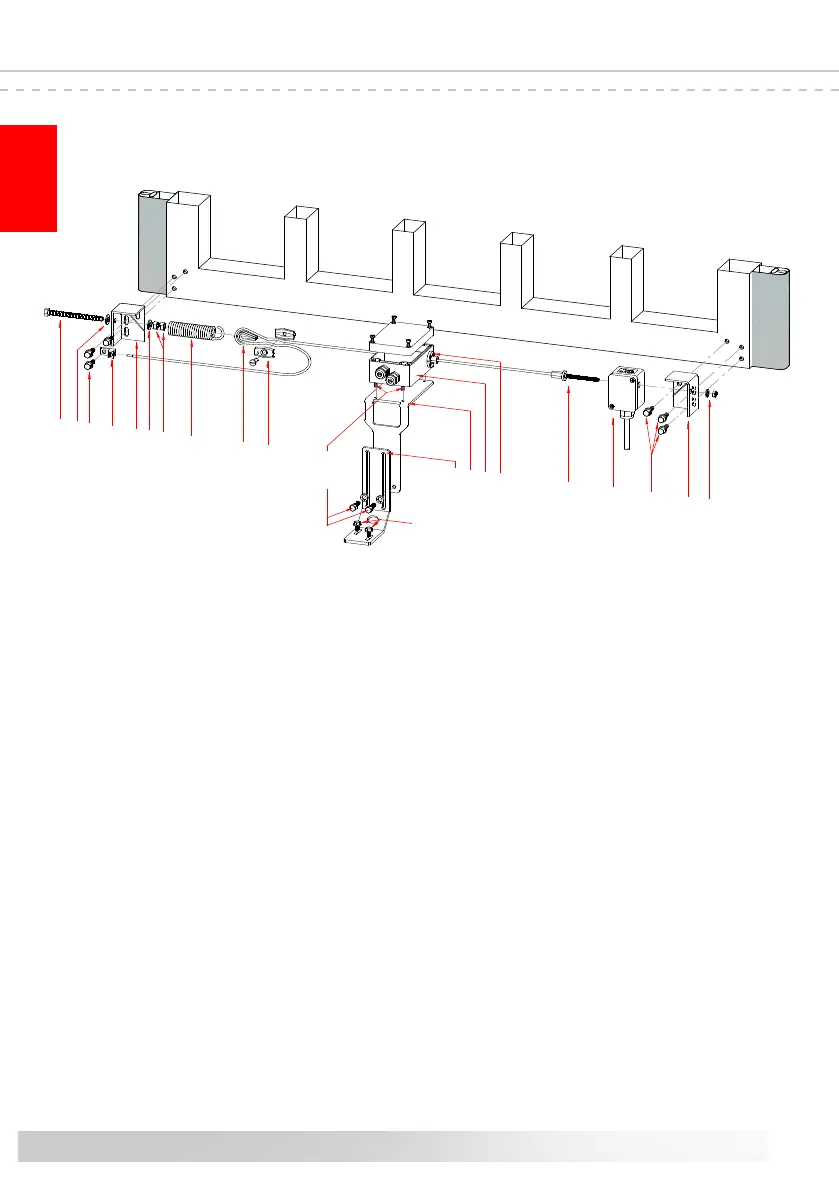

ASO ISK 76-21 - Mechanische Montage

6
14
4
19
1
5
12
11
8
15
16
3
10
19
16
9
2
6
7
18
20
13
17
- Montagewinkel Pos.3 und Pos.4 mit jeweils drei geeigneten Schrauben M6 Pos.19 am Torblatt montieren.
Erdungsklemme Pos.10 wie dargestellt mit einer der Befestigungsschrauben des Montagewinkels befestigen.
Montagepositionen sollten so gewählt werden, daß das Stahlseil
Pos.5 einen freien Lauf hat (Systembedingter Abstand
Stahlseil / Torblatt 40mm) und die einzelnen Systemkomponenten die Fahrtbewegung des Tores nicht beeinträchtigen.
Um die Funktion des Systems zu gewährleisten,
müssen die Montagewinkel mit jeweils drei Schrauben befestigt und
diese auch fest angezogen werden.
- Den Spulenkern SPK 12
Pos.1 mit dem angepreßten Gewinde des Stahlseils und der selbstsichernden Mutter mit
Fächerscheibe Pos.14 am Montagewinkel Pos.4 mit Schraubenschlüssel handfest verschrauben.
Montage des Spulenkerns SPK 12 üblicherweise an die Seite der Hauptschließkante.
Das Stahlseil sollte sich beim Abwickeln nicht verdrehen.
- Die ISK 76-21
Pos.2 mit den vier mitgelieferten Schrauben Pos.17 auf den Gehäusehalter Pos.6 aufschrauben und an
schließend das Stahlseil durch den Spulenkern führen.
- Spannschraube
Pos.9 mit Unterlegscheiben Pos.16, Muttern Pos.15 und Spannfeder Pos.8 wie dargestellt verschrauben.
Die Spannfeder vorerst um ca. 5 Umdrehungen auf die Spannschraube drehen.
- Das Stahlseil wie dargestellt auf die Kausche
Pos.11 legen und in die Spannfeder einhängen.
Das Stahlseil straffen und anschließend mit der Seilklemme Pos.12 xieren.
- Das Stahlseil mit der Spannschraube so weit spannen, daß die einzelnen Windungen der Spannfeder ca. 1 mm auseinander liegen.
Die Spannfeder sollte sich während des Spannens nicht mitdrehen.
- Die Spannfeder und die Spannschraube jeweils mit einer der zwei aufgedrehten Muttern kontern.
- Das Stahlseilende so weit kürzen, daß das Ende des Stahlseiles in einem leichten Bogen mit der Erdungsklemme
verbunden werden kann.
- Die PVC-Ummantelung ca. 2 cm vom Stahlseilende abmanteln, das blanke Stahlseilende in die Erdungsklemme einführen
und festklemmen.
- Den Gehäusehalter
Pos.6, mit der vormontierten ISK 76-21, nun mit den zwei mitgelieferten Schrauben M6 Pos.13 auf den
Bodenbefestigungswinkel Pos.7 verschrauben und am Boden oder an einem festen Teil des Tores befestigen.
Den Bodenbefestigungswinkel so befestigen, daß die Torbewegung durch die ISK 76-21 nicht beeinträchtigt wird und das
gespannte Stahlseil ohne Berührung der Verschleißbuchsen Pos.18 durch den Spulenkern läuft.
Mechanische Montage des Systems
Die hier beschriebene Montageanleitung gilt als Empfehlung. Die Anordnung der einzelnen
Komponenten ist abhängig von der jeweiligen Torkonstruktion und von baulichen Gegebenheiten.
