8
Elektrische Inbetriebnahme
Voraussetzungen
• Die Versorgungsspannung der ISK 76-21 muß den Anforderungen für Funktionskleinspannung
mit sicherer Trennung entsprechen.
• Leitungen, die im Freien oder außerhalb vom Schaltschrank verlegt werden, müssen ent-
sprechend geschützt werden.
• Die für das Gerät angegebene Schutzart ist nur dann sichergestellt, wenn die Zuleitungen
ordnungsgemäß in die Verschraubungen geklemmt sind

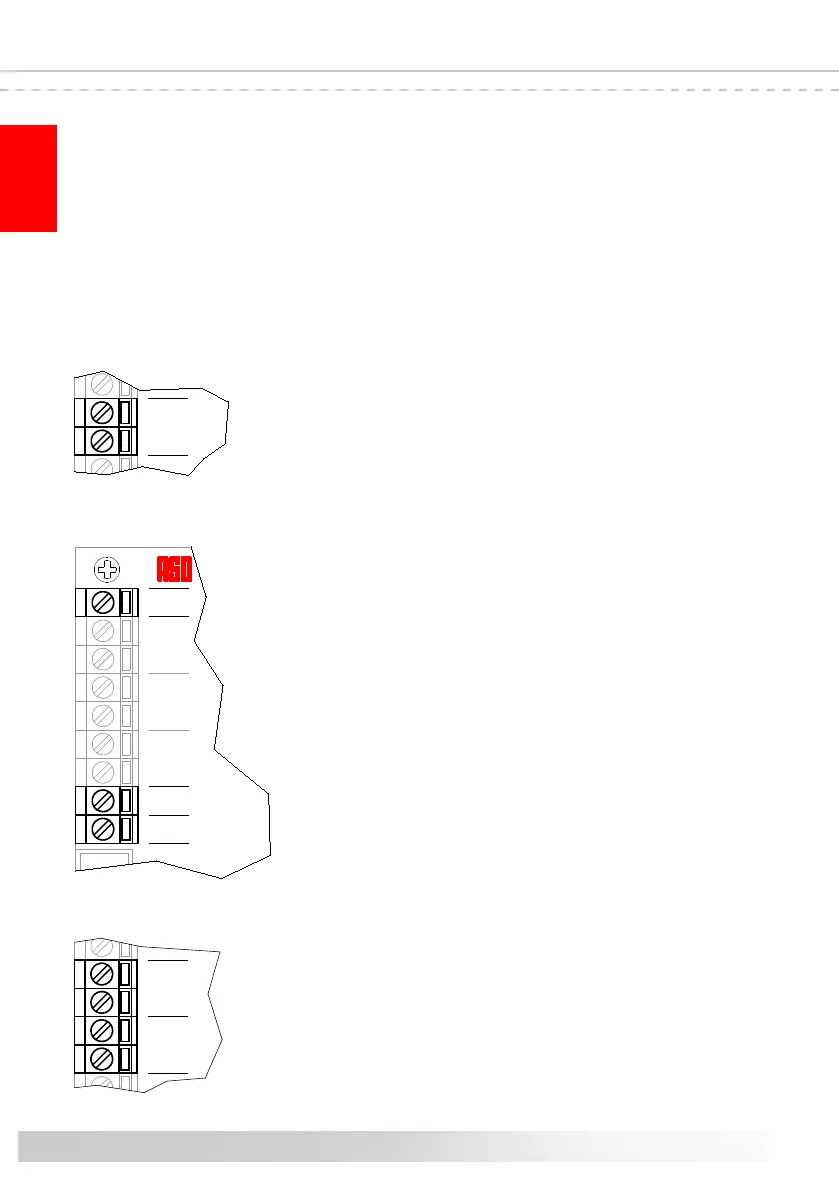

Elektrischer Anschluß
Versorgungsspannung
Die Spannungsversorgung der ISK 76-21 (wahlweise
24V AC oder 24V DC) ist an das Klemmenpaar
24V AC/DC anzuschließen.
Anschluß stationäre Kontaktleisten
Die stationäre(n) Sicherheitskontaktleiste(n) (SKL) am
Führungspfosten für die Auf-Bewegung wird (werden)
an das Klemmenpaar Stationary Opening+GND
angeschlossen. Bei mehreren SKL werden diese
in Reihe geschaltet und die Endleiste mit 8,2 kΩ
abgeschlossen.
Die stationäre(n) SKL für die Zu-Bewegung wird
(werden) entsprechend an das Klemmenpaar
Stationary Closing+GND angeschlossen.
Sollte ein Kanal für die stationären SKL oder
eventuell beide Kanäle nicht genutzt werden,
sind die Kanäle mit den mitgelieferten 8,2 kΩ
Widerständen zu belegen.
Anschluß Steuerstromkreise
An das Klemmenpaar STOP Closing ist der zu
überwachende Steuerstromkreis für die Zu-Bewegung
(Stop-Zu-Bewegung) und an das Klemmenpaar STOP
Opening der entsprechende Steuerstromkreis für die
Auf-Bewegung (Stop-Auf-Bewegung) anzuschließen.
GND
STOP
Opening
STOP
Closing
-
+
~
~
24V
AC/DC
Stationary Closing
Stationary Opening
misson
Sicherheitsübertragungssystem ISK 76-21
Deutsch
