32
Mise en marche électrique
Conditions préalables
L’alimentation de l’ISK 76-21 doit répondre aux caractéristiques de sécurité d’alimentations
séparées pour tension inférieure.
Les ls qui sont libres ou en dehors du boîtier doivent être protégés.
Le degré de protection du dispositif n’est valable que si les ls sont raccordés correctement dans
les bornes et que le couvercle est visé correctement.

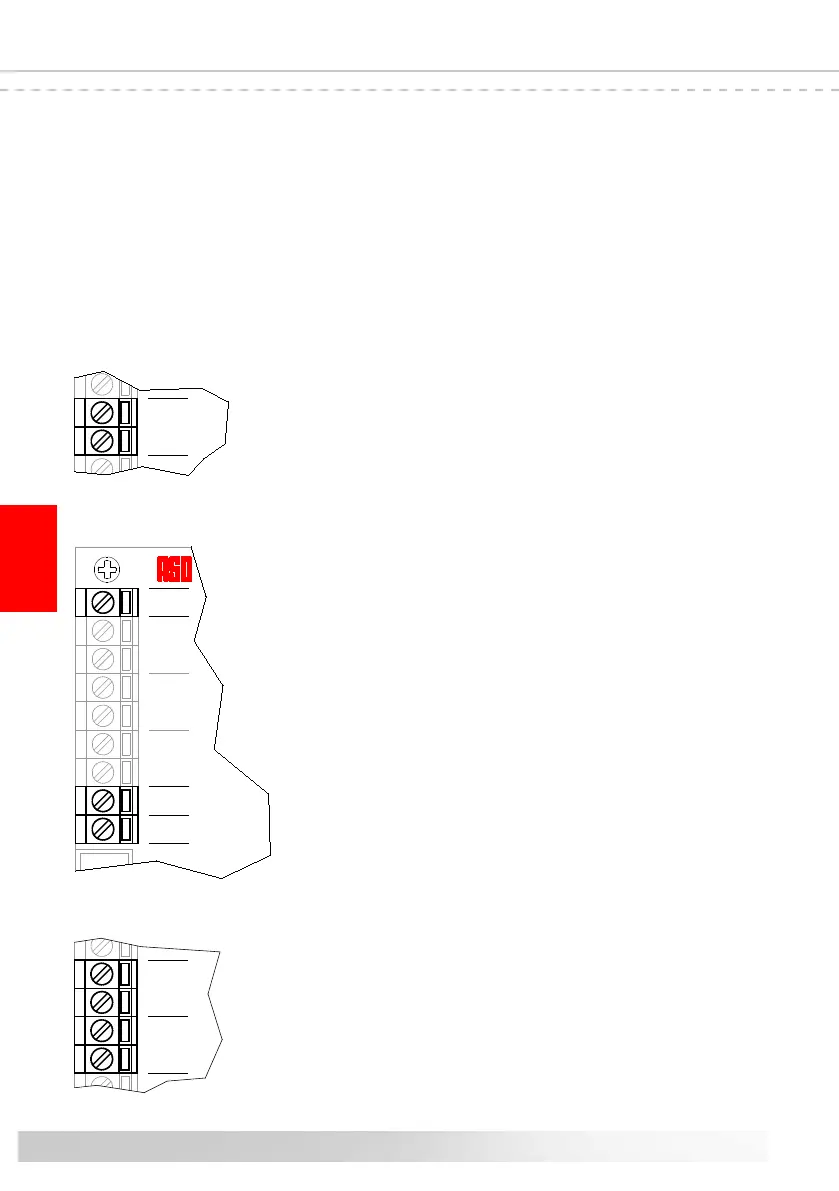

Branchement électrique
Tension d’alimentation
Brancher sur l’ISK 76-21 l’alimentation de 24 V CA/CC
aux bornes 24V AC/DC.
Branchement des barres palpeuse xes
Branchez les barres palpeuses xes (SKL) montées
sur le piquet-repère du côté de l’ouverture aux bornes
Stationary Opening + GND. Quand plusieurs barres
palpeuses sont utilisées, elles sont branchées en série
et la barre palpeuse de n de parcours est équipée
d’une résistance de 8,2 k.
Branchez les barres palpeuses xes du côté fermeture
aux bornes Stationary Closing + GND.
Si un des deux canaux ou éventuellement les deux
canaux ne sont pas utilisés, ils doivent être pontés
avec la résistance de 8,2 k fournie.
Branchement des circuits de commande
Branchez le circuit de commande pour surveiller le
mouvement de fermeture aux bornes Stop Closing
(arrêt de fermeture) et le circuit correspondant à la
surveillance de l’ouverture aux bornes Stop Opening
(arrêt d’ouverture).
-
+
~
~
24V
AC/DC
STOP
Opening
STOP
Closing
GND
STOP
Opening
STOP
Closing
-
+
~
~
24V
AC/DC
Stationary Closing
Stationary Opening
misson
Système de sécurité ISK 76-21
Français
