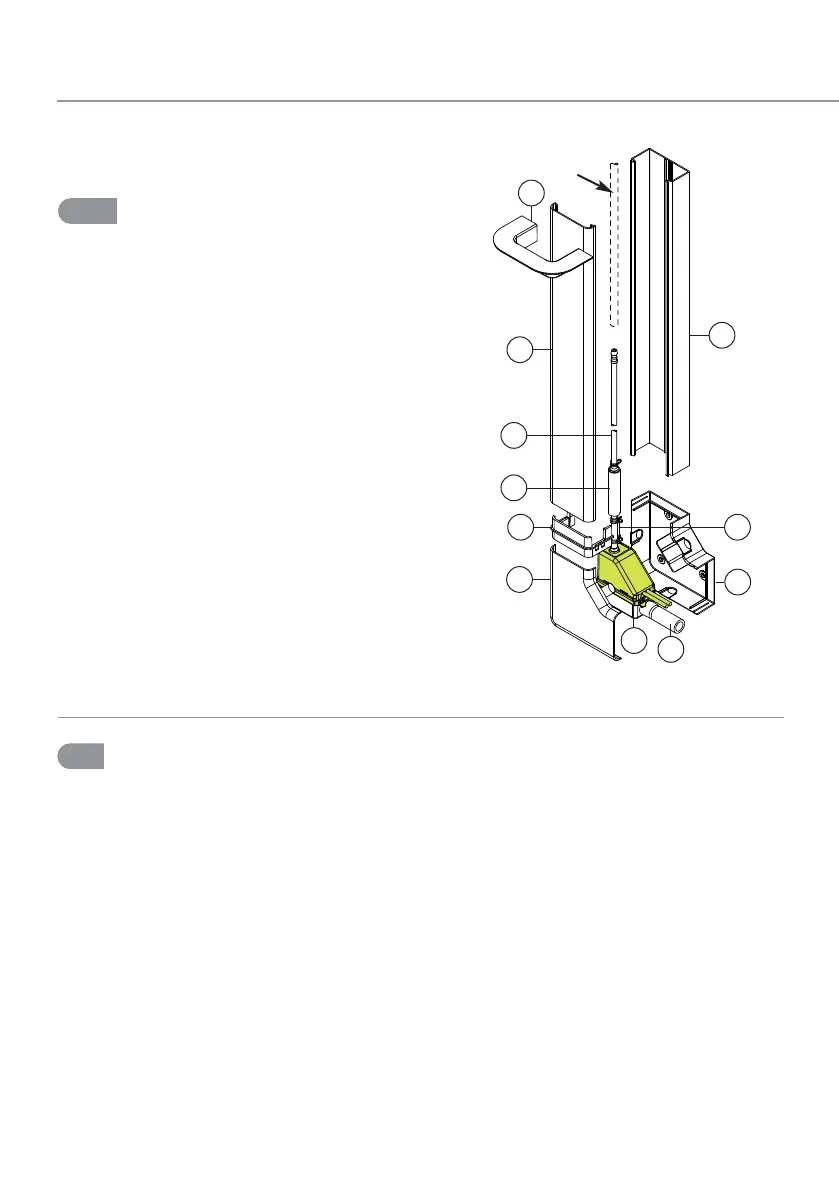

In the box / DANS LA BOITE / LIEFERUMFANG / EN LA C
3
6
7
4
5
8
1
9
GB
1. Assembled Aspen Lime pump, including:
a. 40mm breather tube
(6 x 9mm)
b. 1m (6 x 10mm) green silicone
discharge tube with 6mm connector
2. Acoustic damper
3. Elbow back
4. Elbow front
5. Internal conduit sleeve (Slimline system only)
6. Conduit back (800mm)
7. Conduit front (800mm)
8. Ceiling plate
9. 500mm (14 x 19mm) inlet hose
10. 6 x rawl plugs and screws
11. 4 x cable ties
*NOTE: You will need several metres of
6 x 9mm vinyl tube.
NOTE: Additional internal conduit sleeves and
800mm lengths of conduit are available on request
(Slimline system only).
1. Pompe Aspen Verte complète comprenant :
a. un tube cristal l’évent (40 mm x 9 mm
diamètre extérieur)
b. 1 m tube verte d’évacuation des
condensats 6 x 10 mm avec un adaptateur
de 6 mm
2. Réducteur de vibration
3. Fond de l’angle de goulotte
4. Couvercle d'angle de goulotte
5. Manchon intérieur de la goulotte
(Mini Verte SlimLine uniquement)
6. Goulotte (800 mm)
7. Couvercle de goulotte (800 mm)
8. Joint de plafond
9. 500 mm de tube vert (14 x 19 mm)
10. 6 x visserie
11. 4 x colliers
*PRIÈRE DE NOTER:
Vous aurez aussi besoin de plusieurs mètres de
tubes vinyles 6 x 9 mm.
PRIÈRE DE NOTER:
Un manchon interieur de goulotte
additionnel de 800 mm de longueur est
disponible sur demande (uniquement pour Mini
Verte ultra plate Aspen).
F
2
*
1b
1a
2
