45
ASRock B75M Motherboard

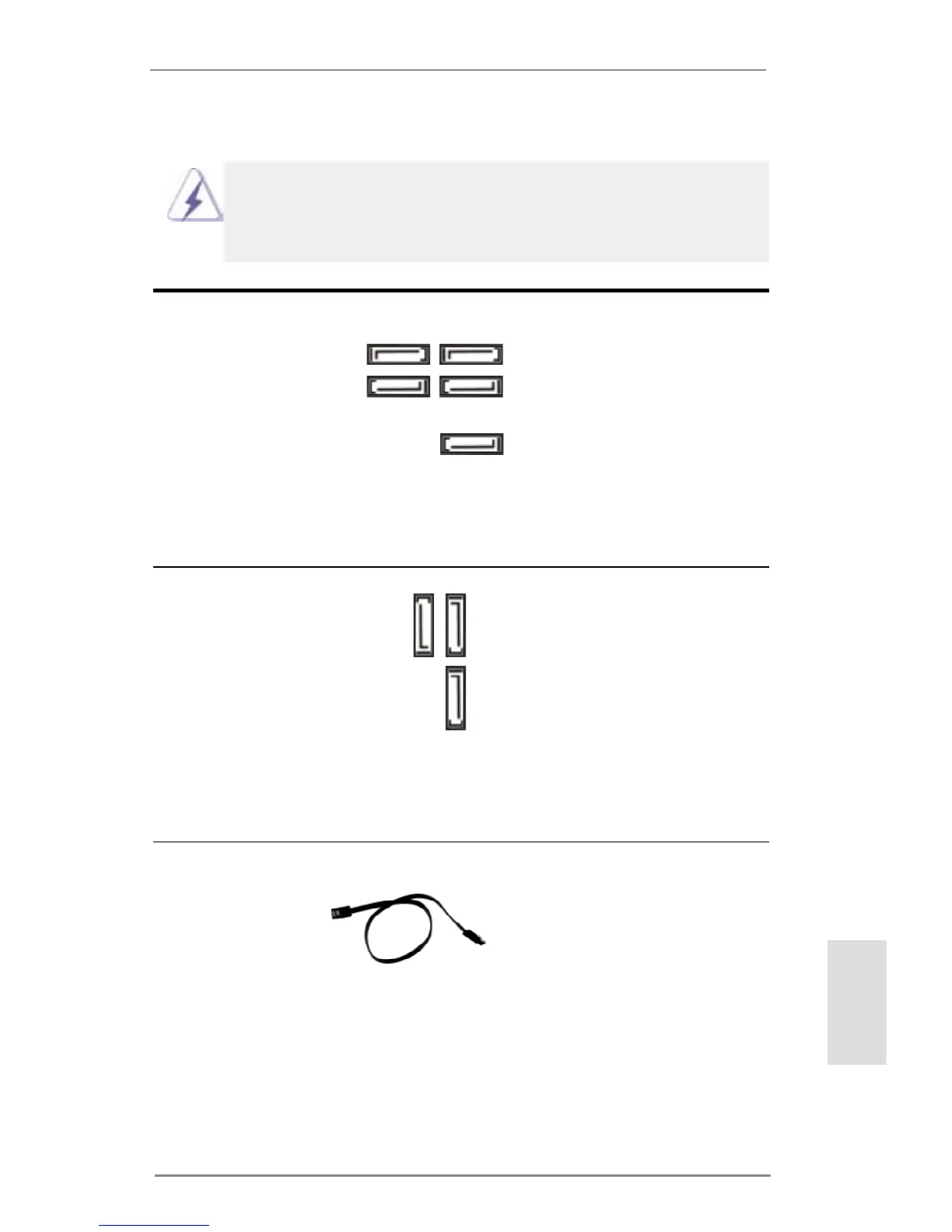

Seriell-ATA2-Anschlüsse Diese fünf Serial ATA2-
(SATA2_1: siehe S.2 - No. 13)
(SATA2-)Verbínder
(SATA2_2: siehe S.2 - No. 18)
unterstützten SATA-Datenkabel
(SATA2_3: siehe S.2 - No. 14)
für interne
(SATA2_4: siehe S.2 - No. 15)
Massenspeichergeräte. Die
(SATA2_5: siehe S.2 - No. 17)
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Seriell-ATA3-Anschlüsse Diese drei Serial ATA3-
(SATA3_A0: siehe S.2 - No. 7)
(SATA3-)Verbínder
(SATA3_A1: siehe S.2 - No. 8)
unterstützten SATA-Datenkabel
(SATA3_0: siehe S.2 - No. 9)
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option)
/ SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
SATA2_1 SATA2_3
SATA2_2 SATA2_4
SATA2_5
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SATA3_A0
SATA3_0 SATA3_A1
Deutsch
