1.3 Motherboard Layout1.3 Motherboard Layout
1.3 Motherboard Layout1.3 Motherboard Layout

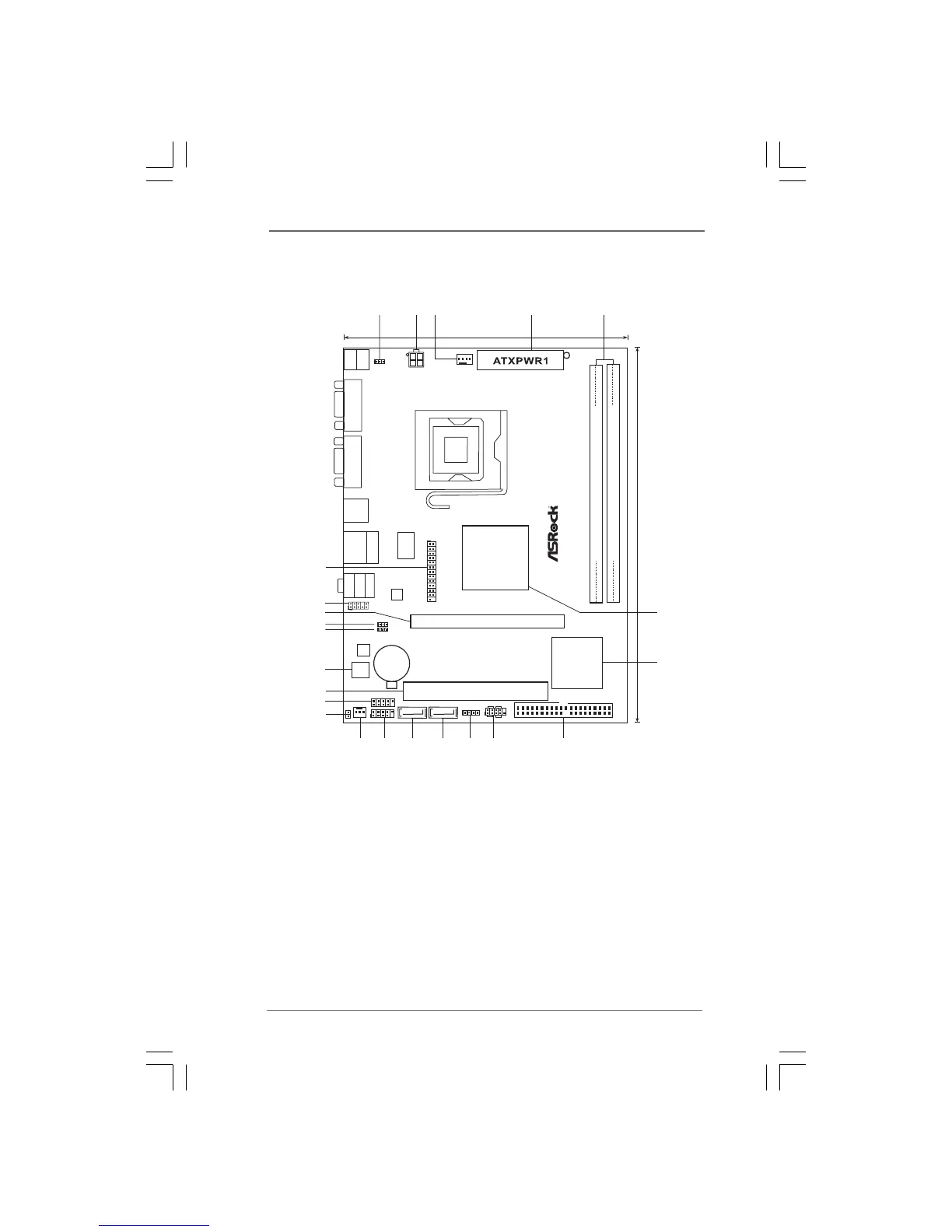

1.3 Motherboard Layout
1
PS2_USB_PWR1
IDE1
CHA_FAN1
SPEAKER1
1
HD_AUDIO1
Intel
G41
Chipset
CLRCMOS1
PANEL1
HDLED RESET
PLED PWRBTN
1
8Mb
BIOS
1
AUDIO
CODEC
17.0cm (6.7 in)
22.4cm (8.8 in)
ATX12V2
Super
IO
1
24
5
7
6
8
910
12
13
14
11
15
16
17
18
19
3
20
21
Intel
ICH7
FSB800
DDRII_1 (64 bit, 240-pin module)
FSB800
DDRII_2 (64 bit, 240-pin module)
SATAII_1
SATAII_2
PCIE1
LAN
PHY
USB 2.0
T: USB2
B: USB3
USB 2.0
T: USB0
B: USB1
Top:
RJ-45
PS2
Mouse
PS2
Keyboard
VGA1
Top:
Line In
Center:
Line Out
Bottom:
Mic In
CPU_FAN1
1
USB6_7
PCI1
1
USB4_5
G41M-VS2
EuP Ready
FSB1333
DDR2 800
Dual Channel
RoHS
CMOS
Battery
1
LPT1
22
COM1
DX10
EUP_LAN
1
EUP_AUDIO1
1
23
1 PS2_USB_PWR1 Jumper 12 Primary SATAII Connector (SATAII_1; Red)
2 ATX 12V Connector (ATX12V2) 13 USB 2.0 Header (USB4_5, Blue)
3 CPU Fan Connector (CPU_FAN1) 14 Chassis Fan Connector (CHA_FAN1)
4 ATX Power Connector (ATXPWR1) 15 Clear CMOS Jumper (CLRCMOS1)
5 2 x 240-pin DDR2 DIMM Slots 16 USB 2.0 Header (USB6_7, Blue)
(Dual Channel: DDRII_1, DDRII_2; Yellow) 17 PCI Slot (PCI1)
6 North Bridge Controller 18 BIOS SPI Chip
7 South Bridge Controller 19 EUP Audio Jumper (EUP_AUDIO1)
8 IDE1 Connector (IDE1, Blue) 20 EUP LAN Jumper (EUP_LAN1)
9 System Panel Header (PANEL1, Orange) 21 PCI Express x16 Slot (PCIE1)
10 Chassis Speaker Header 22 Front Panel Audio Header
(SPEAKER 1, Purple) (HD_AUDIO1, Lime)
11 Secondary SATAII Connector (SATAII_2; Red) 23 Print Port Header (LPT1, Purple)
