97
H610M-IT X/eDP
Polski
1.4 Wbudowane złącza główkowe i inne złącza

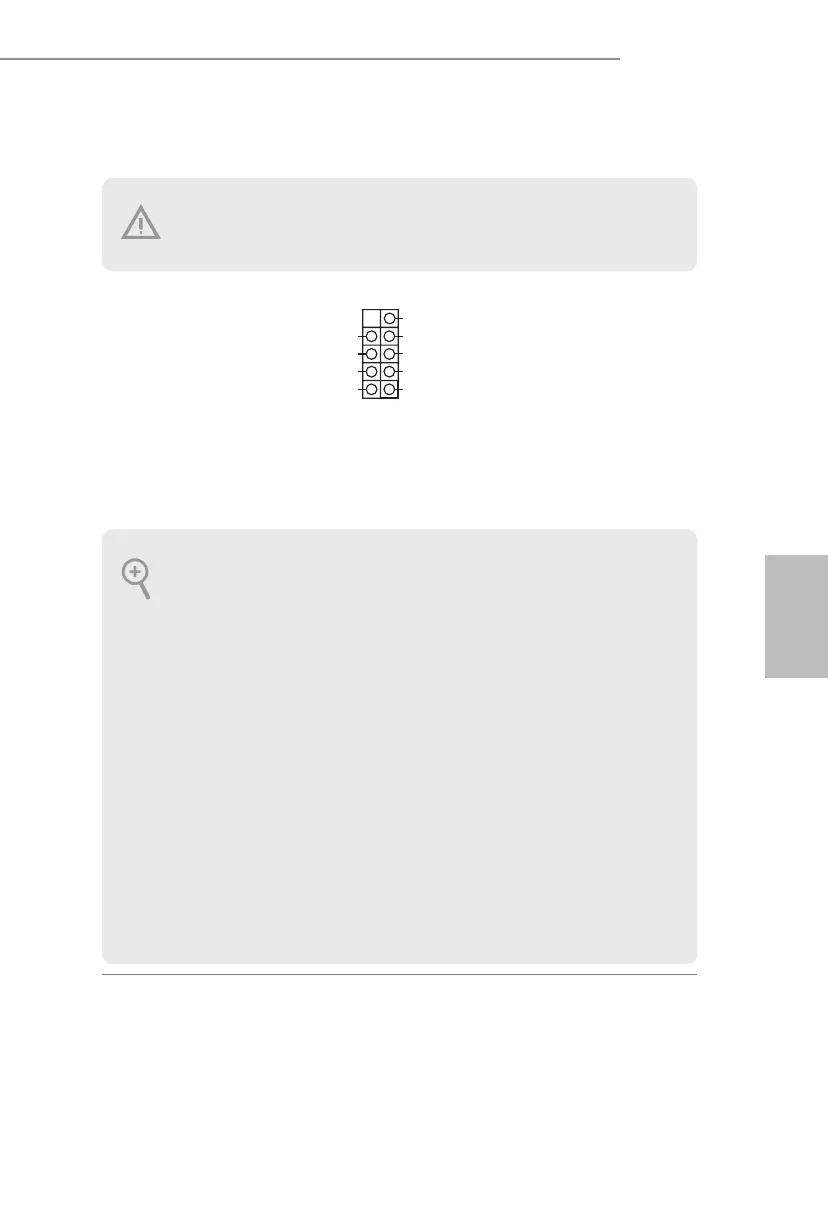

Złącze główkowe na pa-
nelu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 13)
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i
wskaźnik stanu systemu
na obudowie, zgodnie z
przydziałem pinów poniżej.
Przed podłączeniem kabli
należy zapisać pozycję pinów
plus i minus.
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skon-
gurować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk reseto-
wania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wyko-
nania normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie
uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4
lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda
LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa
się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywno-
ści dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu
przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewo-
dów i pinów.
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek
nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i
złączami spowoduje trwałe uszkodzenie płyty głównej.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
