ASROCK H610M-ITX/eDP - Page 104

98
Polski
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

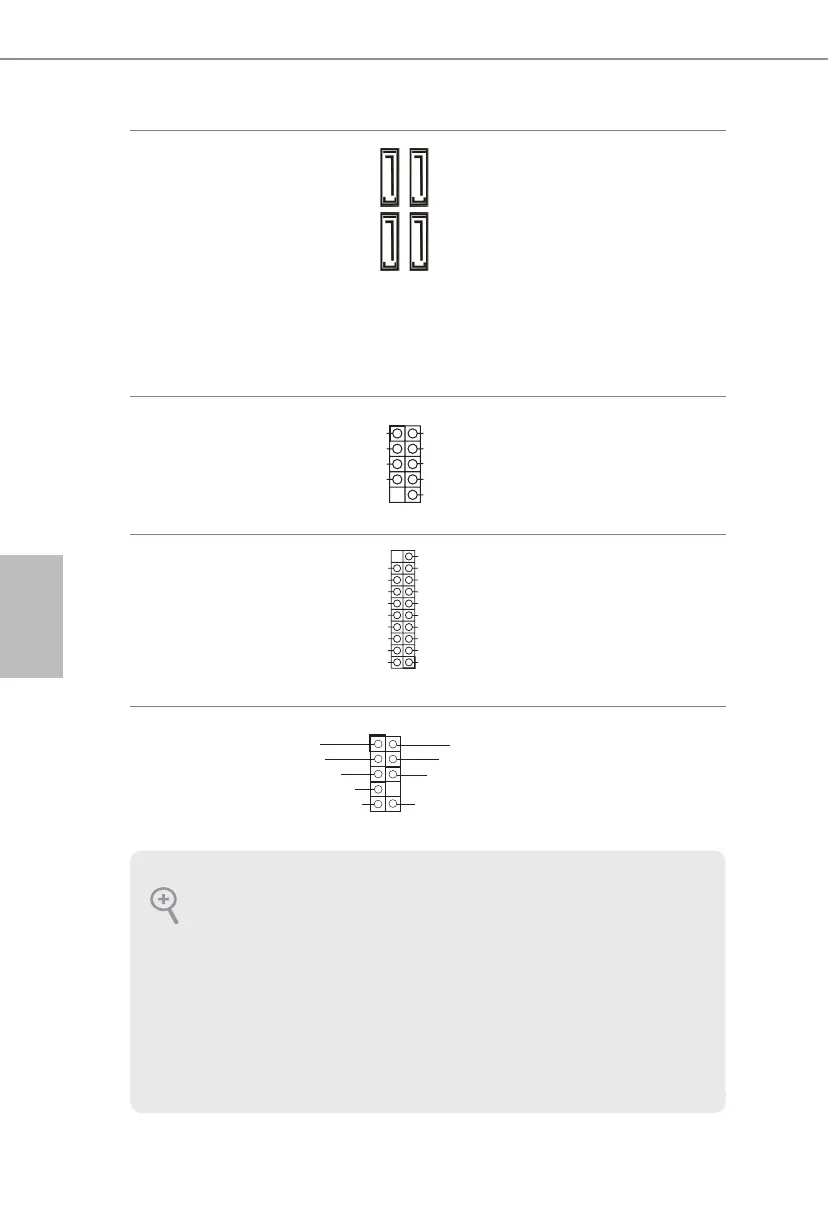

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 9)
(SATA3_1:
sprawdź s.1, Nr 10)
(SATA3_2:
sprawdź s.1, Nr 11)
(SATA3_3:
sprawdź s.1, Nr 12)
Te cztery złącza SATA3
obsługują kable danych SATA
dla wewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
* Jeśli gniazdo M2_1 jest zajęte
przez urządzenie M.2 typu
SATA, zostanie wyłączone
SATA3_0.
Złącza główkowe USB
2.0
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 7)
Na tej płycie głównej znajduje
się jedno złącze główkowe USB
2.0. Złącze główkowe USB 2.0
może obsługiwać dwa porty.
Złącza główkowe USB
3.2 Gen1
(19-pinowe USB32_3_4)
(sprawdź s.1, Nr 8)
Na tej płycie głównej znajduje
się jedno złącze główkowe. To
złącze główkowe USB 3,2 Gen1
może obsługiwać dwa porty.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_
AUDIO1)
(sprawdź s.1, Nr 16)
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać in-
strukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek Con-
trol i wyreguluj “Głośność nagrywania”.
SATA3_1 SATA3_0
SATA3_3 SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
