ASROCK H610M-ITX/eDP Manual

37
H610M-IT X/eDP
Deutsch

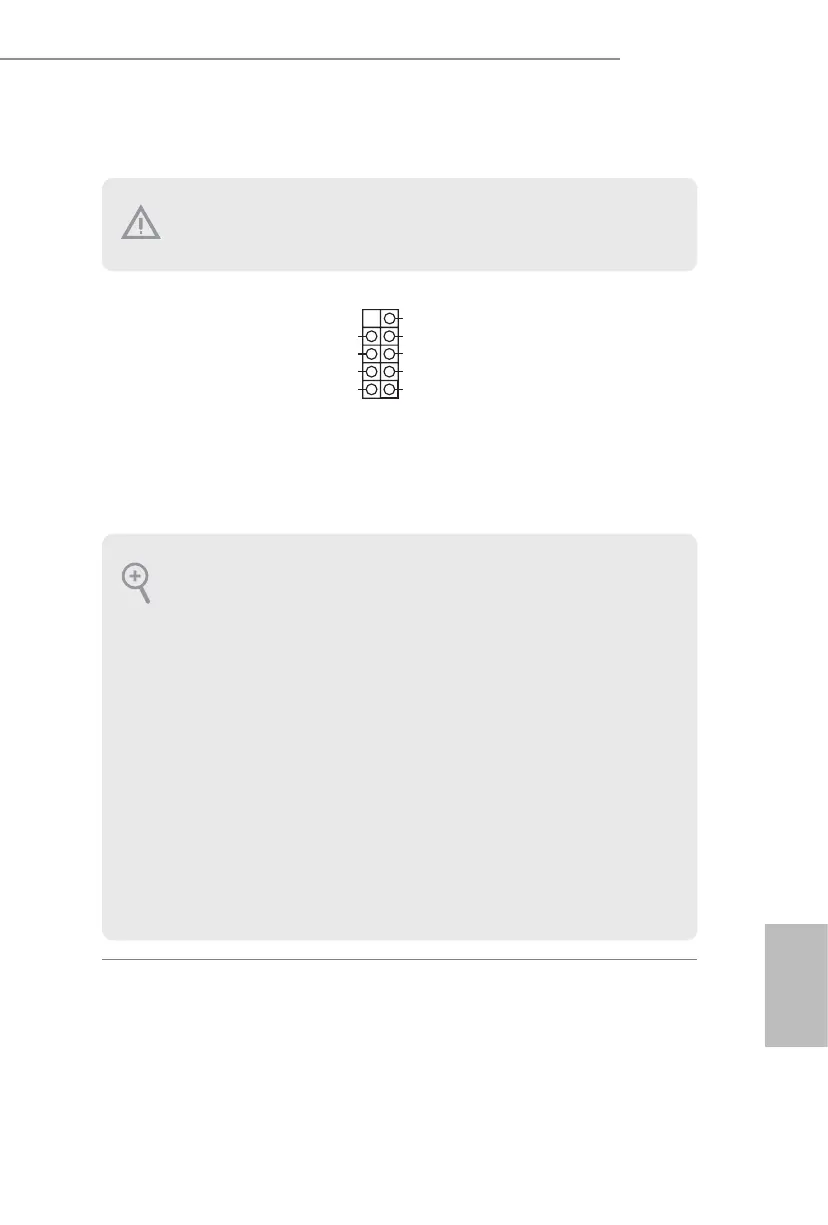

1.4 Integrierte Stiftleisten und Anschlüsse
Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 13)
Verbinden Sie Ein-/
Austaste, Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der
nachstehenden Pinbelegung
mit dieser Stileiste. Beachten
Sie vor Anschließen der Kabel
die positiven und negativen
Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschal-
tung Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand ben-
det. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist
(S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Laut-
sprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher,
dass Kabel- und Pinbelegung richtig abgestimmt sind.
Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen
an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen
Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
