ASROCK H610M-ITX/eDP Manual

38
Deutsch
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

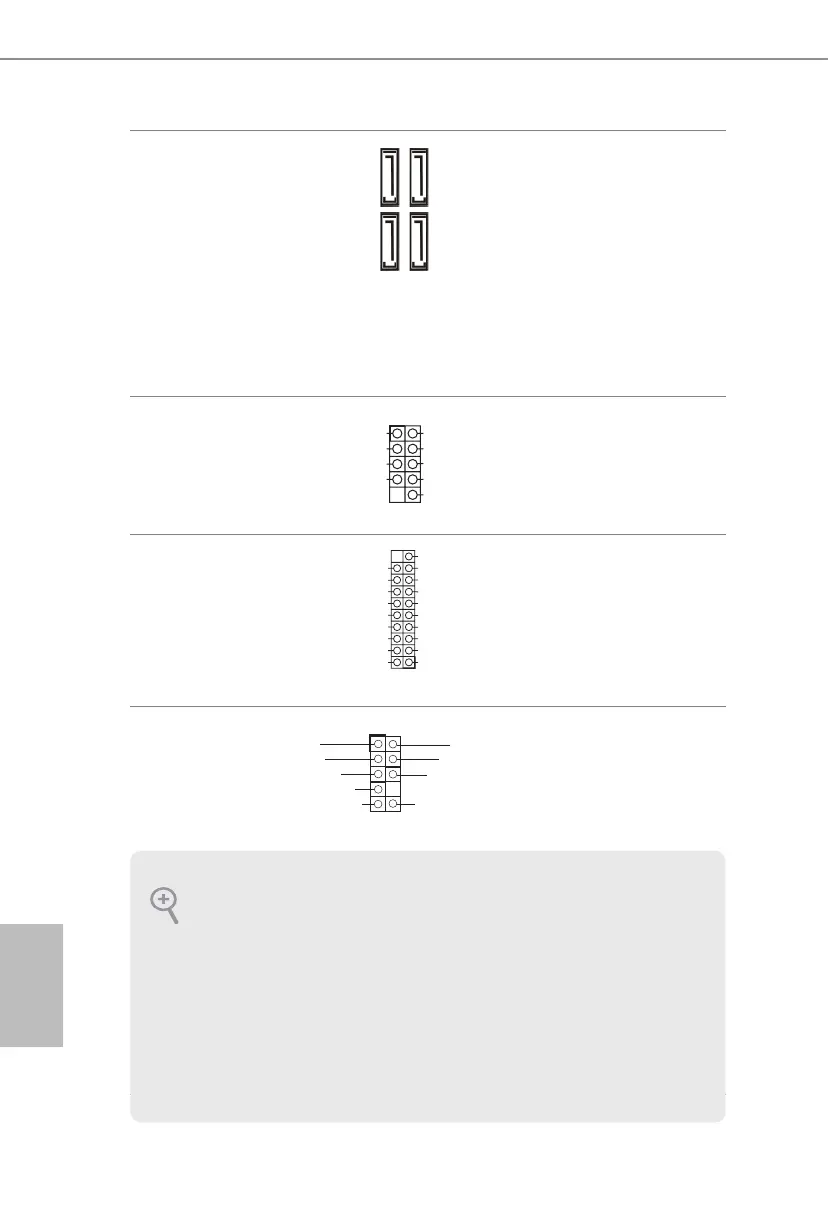

Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 9)
(SATA3_1:
siehe S. 1, Nr. 10)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 12)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschw
indigkeit bis 6,0 Gb/s.
* Wenn M2_1 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.
USB 2.0-Stileiste
(9-polig, USB_5_6)
(siehe S. 1, Nr. 7)
Es gibt eine USB-2.0-Stileiste
an diesem Motherboard. Diese
USB 2.0-Stileiste unterstützt
zwei Ports.
USB 3.2 Gen1-Stileiste
(19-polig, USB32_3_4)
(siehe S. 1, Nr. 8)
Es gibt eine Stileiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stileiste kann zwei Ports
unterstützen.
Audiostileiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 16)
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Au-
diostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-
Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmel-
autstärke)“ an.
SATA3_1 SATA3_0
SATA3_3 SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
