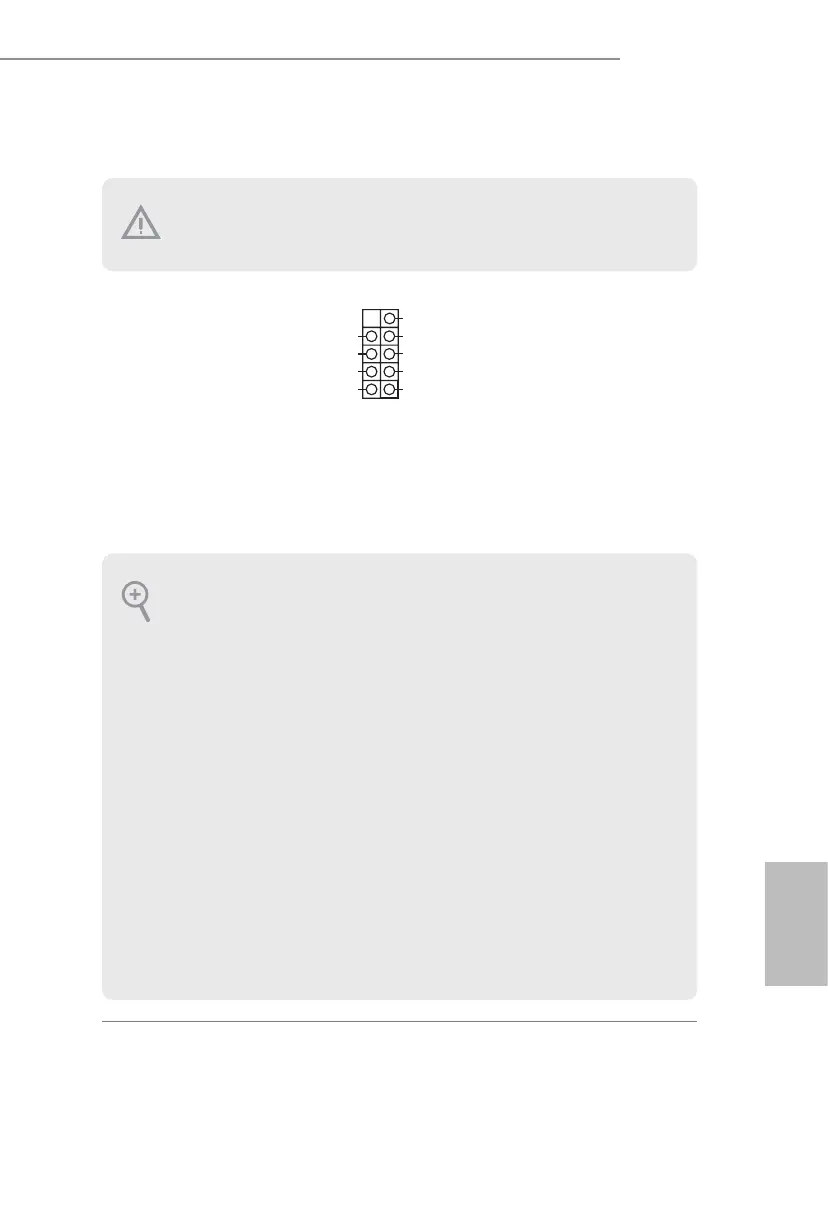

Page #53 background imageLoading...
Page #53 background image
47
H610M-IT X/eDP
Français
1.4 Embases et connecteurs de la carte mère
Embase du panneau
système
(PANNEAU1 à 9
broches)
(voir p.1, No. 13)
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin
d’état du système présents sur
le châssis sur cette embase en
respectant la conguration des
broches illustrée ci-dessous.
Repérez les broches positive et
négative avant de brancher les
câbles.
PWRBTN (bouton d’alimentation) :
pour brancher le bouton dalimentation du panneau frontal du châssis. Vous pouvez congu-
rer la façon dont votre système doit sarrêter à laide du bouton d'alimentation.
RESET (bouton de réinitialisation) :
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le
bouton de réinitialisation pour redémarrer lordinateur en cas de plantage ou de dysfonction-
nement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin détat de lalimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension
(S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED dactivité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitia-
lisation, d'un témoin LED dalimentation, d'un témoin LED d’activité du disque dur, d'un
haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette
embase, veillez à parfaitement faire correspondre les ls et les broches.
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
