48
Français
J_SENS
E
OUT2_L
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

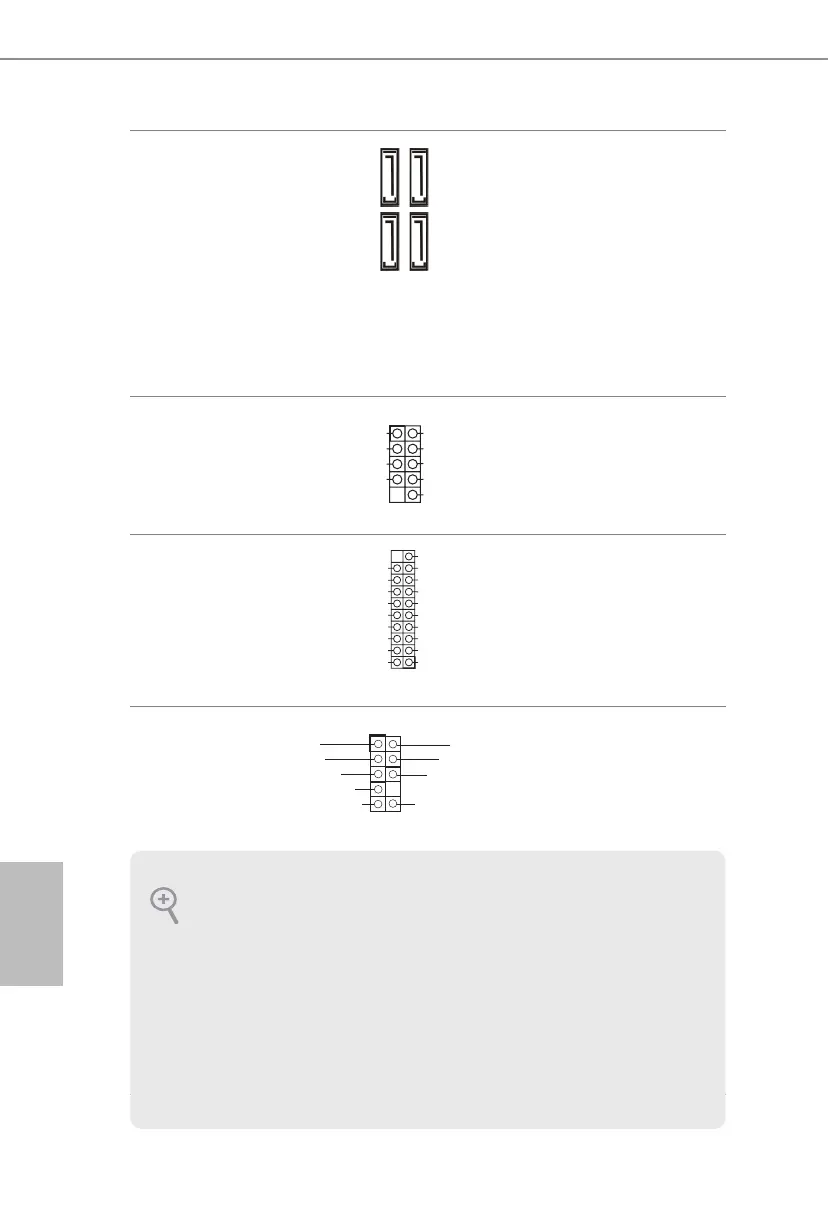

Connecteurs Serial
ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 10)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 12)
Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.
Embase USB 2.0
(USB_5_6 à 9 broches)
(voir p.1, No. 7)
Cette carte mère comprend une
embase USB 2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.
Embase USB 3.2 Gen1
(USB32_3_4 à 19
broches)
(voir p.1, No. 8)
Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.
Embase audio du
panneau frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 16)
Cette embase sert au
branchement des appareils audio
au panneau audio frontal.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du pan-
neau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
