49
H610M-IT X/eDP
Français

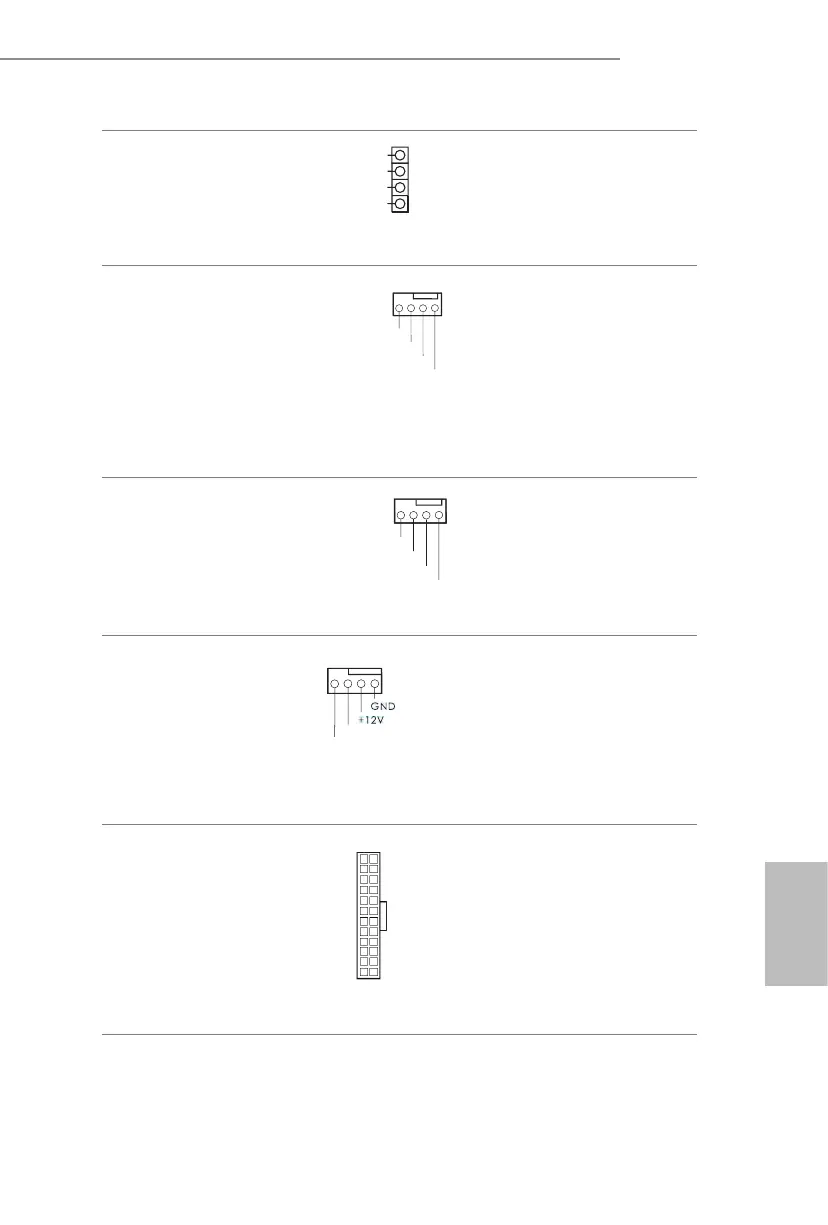

Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 15)
Veuillez brancher le haut-parleur
du châssis sur cette embase.
Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN1/WP à 4
broches)
(voir p.1, No. 4)
Cette carte mère est dotée d’un
connecteur pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Connecteur du ventila-
teur du châssis
(CHA_FAN2 à 4
broches)
(voir p.1, No. 1)
Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le l noir
à la broche de mise à terre.
Connecteur du
ventilateur du
processeur
(CPU_FAN1 à 4
broches)
(voir p.1, No. 3)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la broche 1-3.
Connecteur
d’alimentation ATX
(ATXPWR1 à 24
broches)
(voir p.1, No. 6)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 13.
GND
+12V
CHA_FAN_SPEED
F A N_SPEED_ C O NTRO L
4 3 2 1
CPU_FAN_ SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
1
+5 V
DUM MY
DUM MY
SPE AKER
GN D
F A N _ V O L T A G E
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
