50
Français
4
8 5
Broche SIGNAL
1
N/A
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

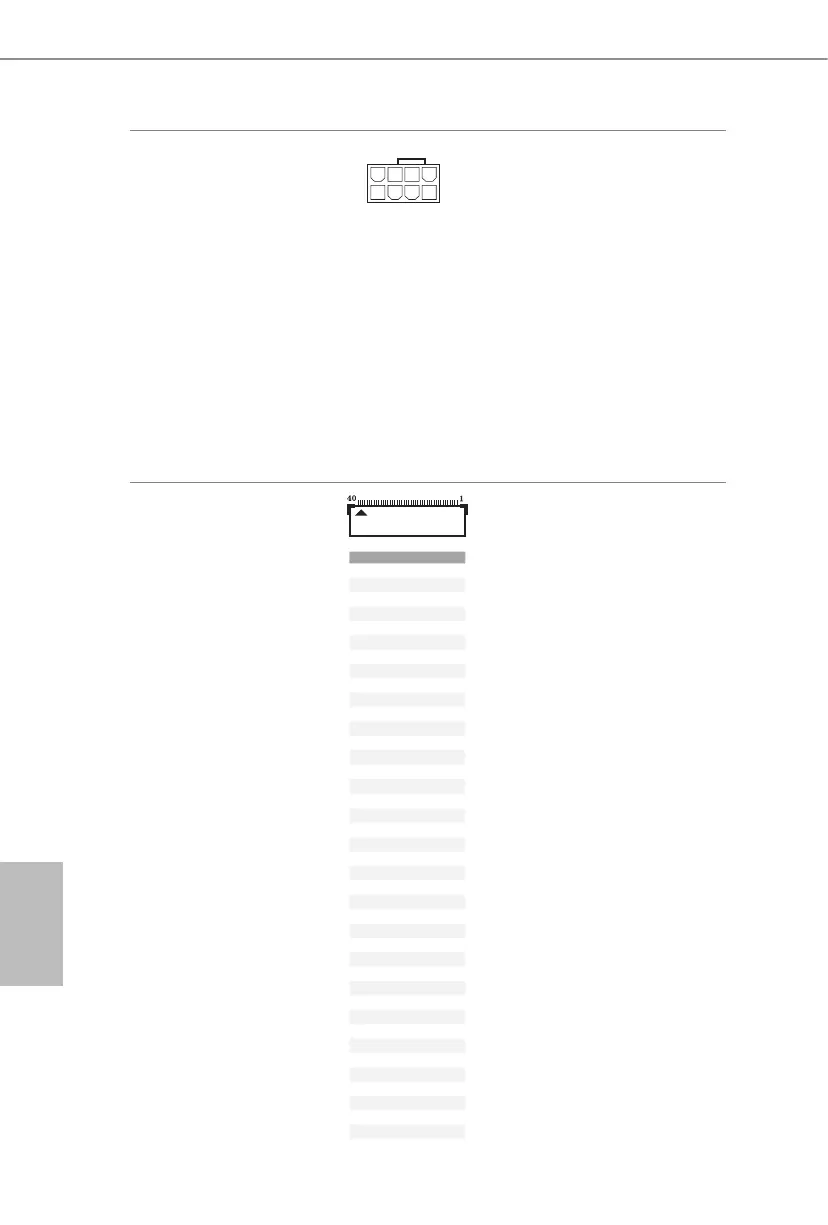

Connecteur
d’alimentation ATX 12
V
(ATX12V1 à 8 broches)
(voir p.1, No. 2)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.
*Avertissement : Veuillez
vérier que le câble d'alimen-
tation connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur
ce
connecteur.
connecteur de signal
eDP
(EDP1 à 40 broches)
(voir p.2, No. 17)
Ce connecteur est destiné à un
moniteur LCD qui prend en
charge un DisplayPort intégré
(eDP) interne.
*Veuillez vous reporter à la page
29
savoir comment ajuster la
luminosité.
