58
Italiano
J_SENS
E
OUT2_L
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

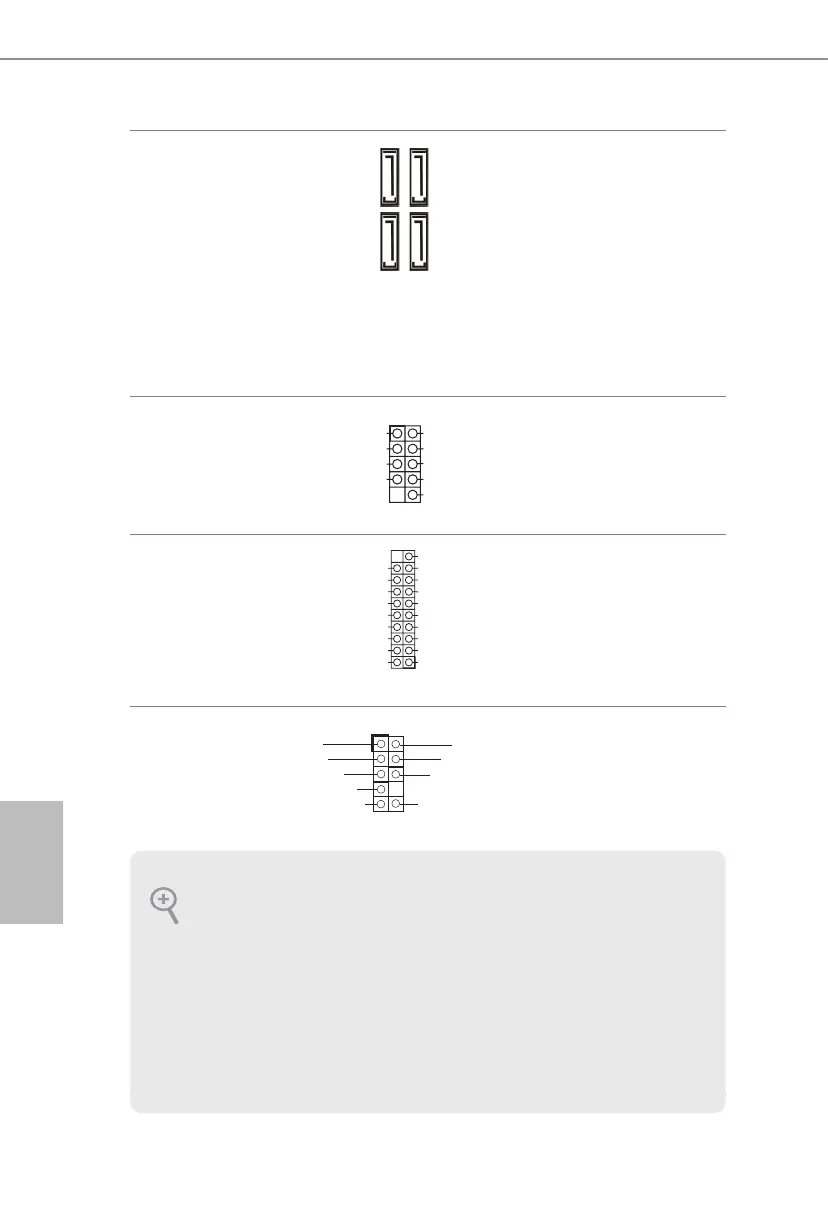

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 9)
(SATA3_1:
vedere pag. 1, n. 10)
(SATA3_2:
vedere pag. 1, n. 11)
(SATA3_3:
vedere pag. 1, n. 12)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con una
velocità di trasferimento dati
no a 6,0 Gb/s.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
Connettore USB 2.0
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 7)
Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.2 Gen1
(USB32_3_4 a 19 pin)
(vedere pag. 1, n. 8)
Su questa scheda madre c’è un
connettore. Questa basetta USB
3.2 Gen1 può supportare due
porte.
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 16)
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di control-
lo Realtek e regolare il “Volume di registrazione”.
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
