59
H610M-IT X/eDP
Italiano

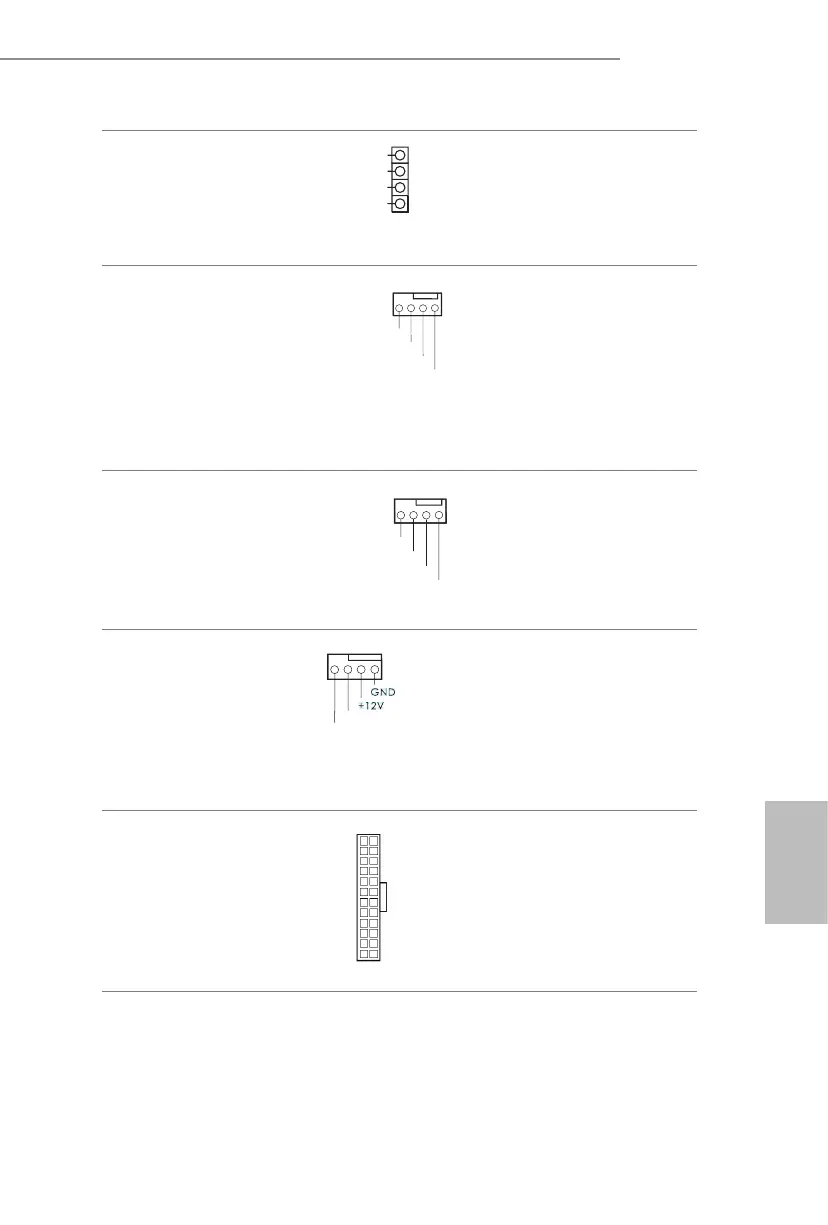

Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 15)
Collegare l'altoparlante dello
chassis a questo header.
Connettori ventola
chassis / pompa
dell'acqua
(CHA_FAN1/WP a 4
pin)
(vedere pag. 1, n. 4)
Questa scheda madre è dotata
di connettori a 4-pin per
ventole rareddamento ad
acqua del telaio. Se si decide di
collegare una ventola telaio con
rareddamento ad acqua a 3
pin, collegarla al pin 1-3.
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 1)
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il lo nero al pin
di terra.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin
13.
GND
+12V
CHA_FAN_SPEED
F A N_SPEED_ C O NTRO L
4 3 2 1
CPU_FAN_ SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
1
+5 V
DUM MY
DUM MY
SPE AKER
GN D
F A N _ V O L T A G E
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
