60
Italiano
4
8 5
PIN Segnale
1
N/A
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

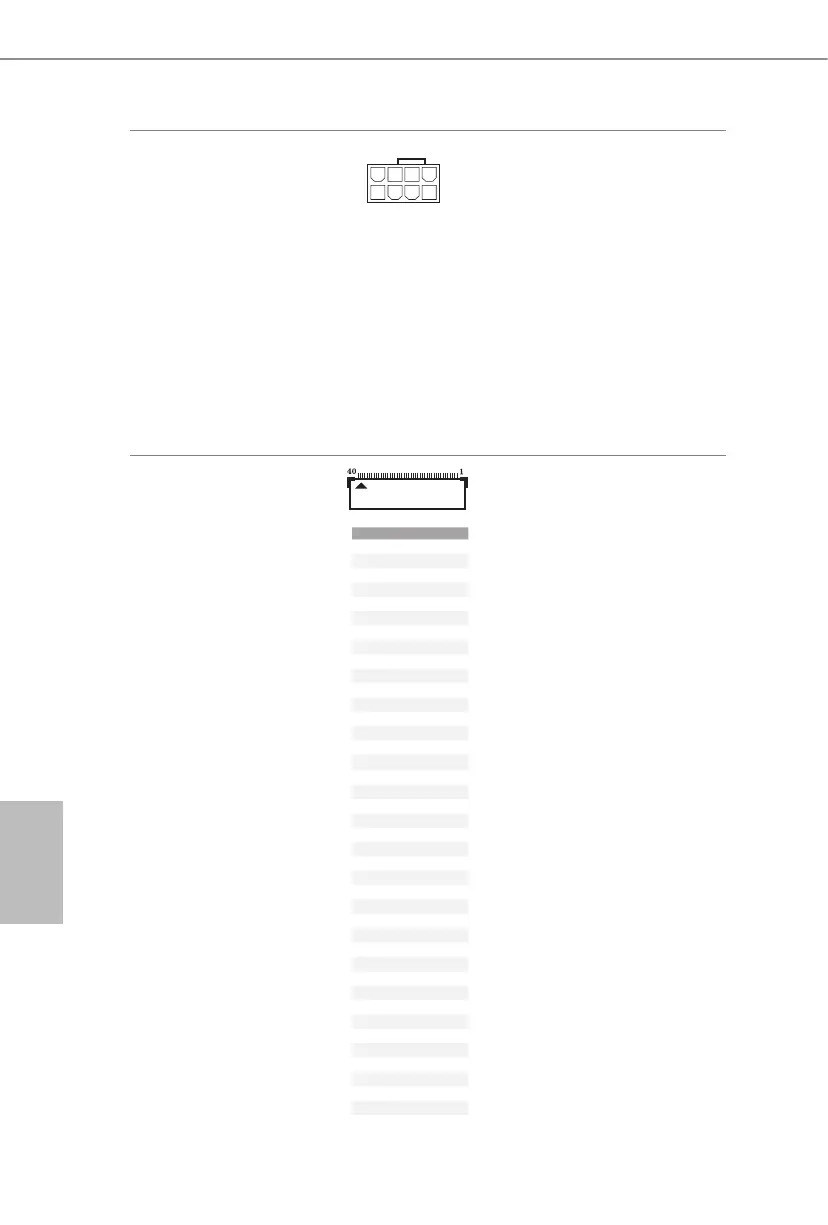

Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata
di un connettore di alimenta-
zione ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX
a 4 pin, collegarla lungo il pin 1
e il pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
graca. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Connettore di segnale
eDP
(EDP1 a 40 pin)
(vedere pag. 2, n. 17)
Questo connettore è per un
monitor LCD che supporta un
DisplayPort integrato (eDP).
*Fare riferimento a pagina
29
per ulteriori istruzioni su come
regolare la luminosità.
