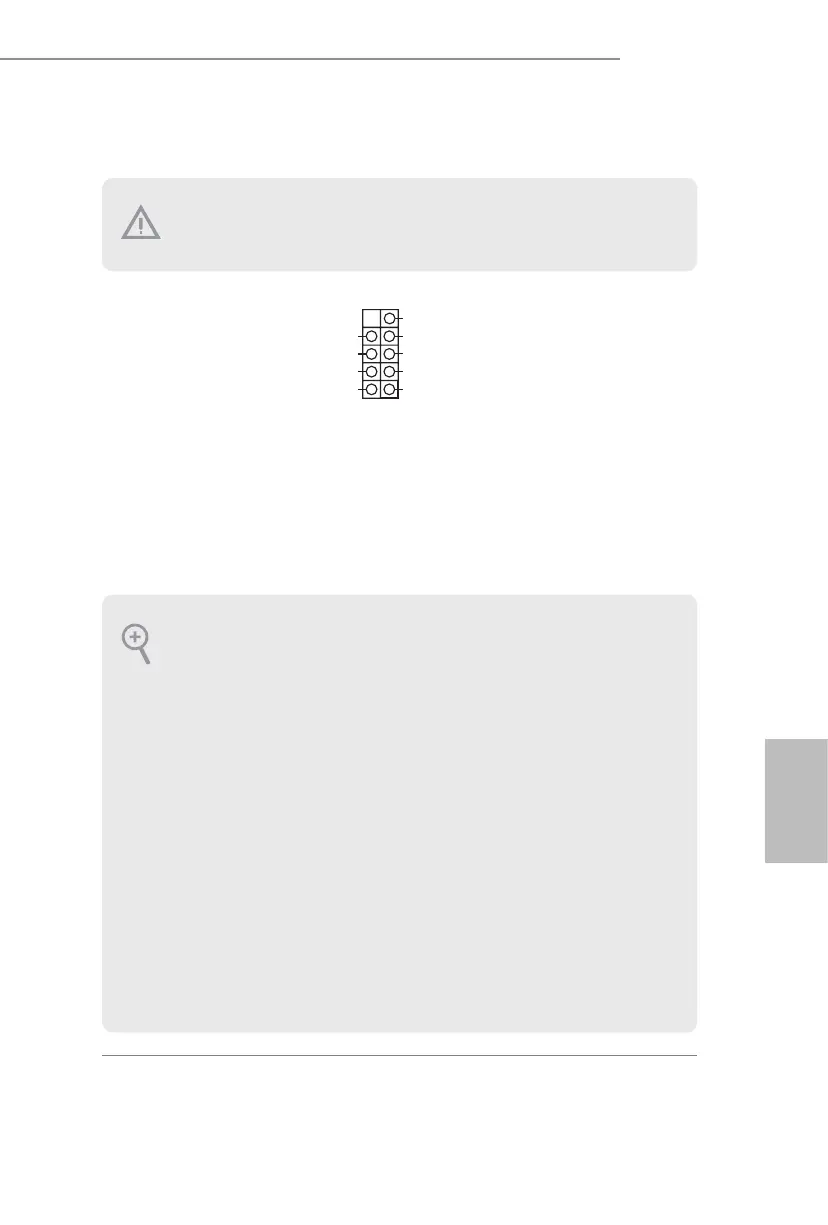

1.4 Conectores y bases de conexiones incorporados
Base de conexiones del
panel del sistema
(PANEL1 de 9 contac-
tos)
(consulte la pág. 1, nº
13)
Conecte el botón de
alimentación, el botón de
restablecimiento y el indicador
de estado del sistema que se
encuentran en el chasis a esta
base de conexiones según las
asignaciones de contactos
que se indica a continuación.
Cerciórese de cuáles son
los contactos positivos y los
negativos antes de conectar los
cables.
PWRBTN (botón de alimentación):
Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma
en la que su sistema se apagará mediante el botón de alimentación.
RESET (botón de restablecimiento):
Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restable-
cimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma
normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador
LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea
cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga
cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El
indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador
LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando
conecte su módulo del panel frontal del chasis a esta base de conexiones, asegúrese de que las
asignaciones de los cables y los contactos coinciden correctamente.
Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de
puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de
conexiones y los conectores dañará de forma permanente la placa base.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
