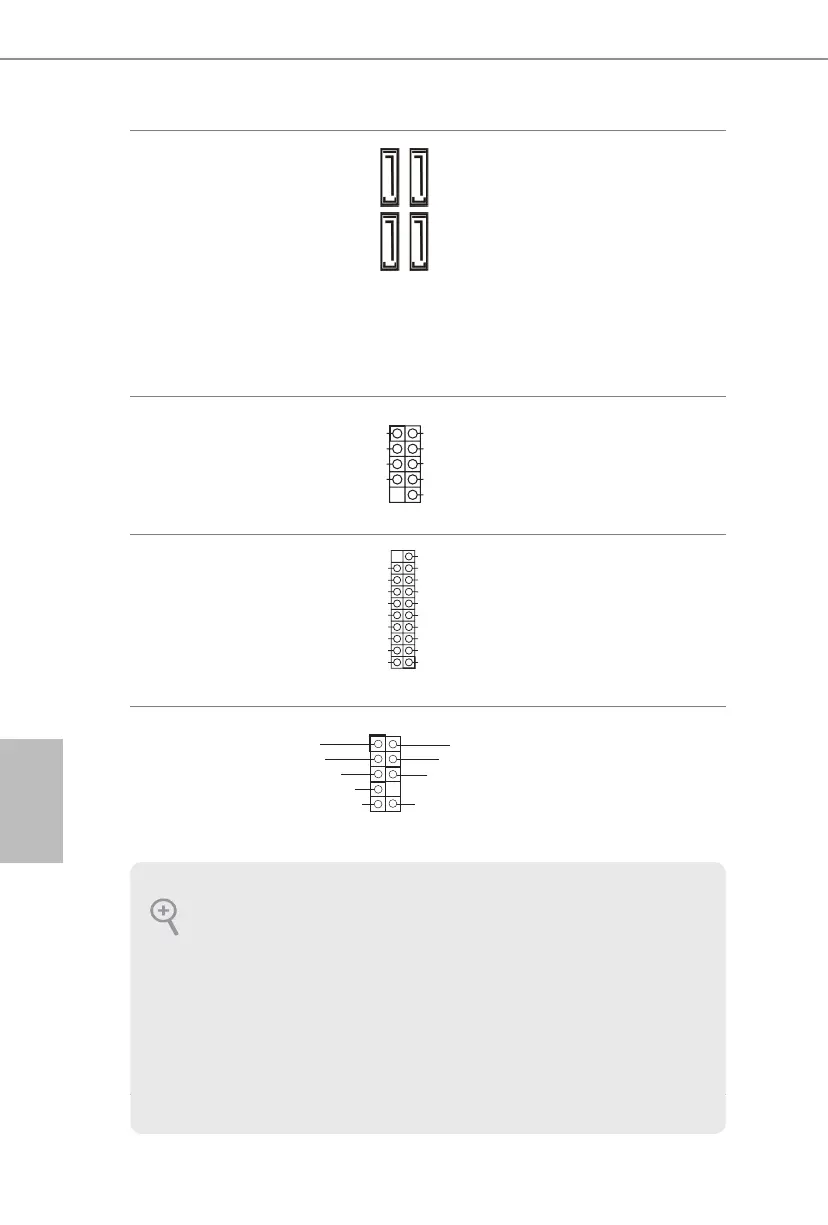

68
Español
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 9)
(SATA3_1:
consulte la pág.1, nº 10)
(SATA3_2:
consulte la pág.1, nº 11)
(SATA3_3:
consulte la pág.1, nº 12)
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
* Si M2_1 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
Base de conexiones USB
2.0
(USB_5_6 de 9
contactos)
(consulte la pág. 1, nº 7)
Esta placa base tiene otra base
de conexiones USB 2.0. Cada
base de conexiones USB 2.0
admite dos puertos.
Base de conexiones USB
3.2 Gen1
(USB32_3_4 de 19
contactos)
(consulte la pág. 1, nº 8)
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1
admite dos puertos.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº
16)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en la base de conexiones de audio del panel
frontal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
