69
H610M-IT X/eDP
Español

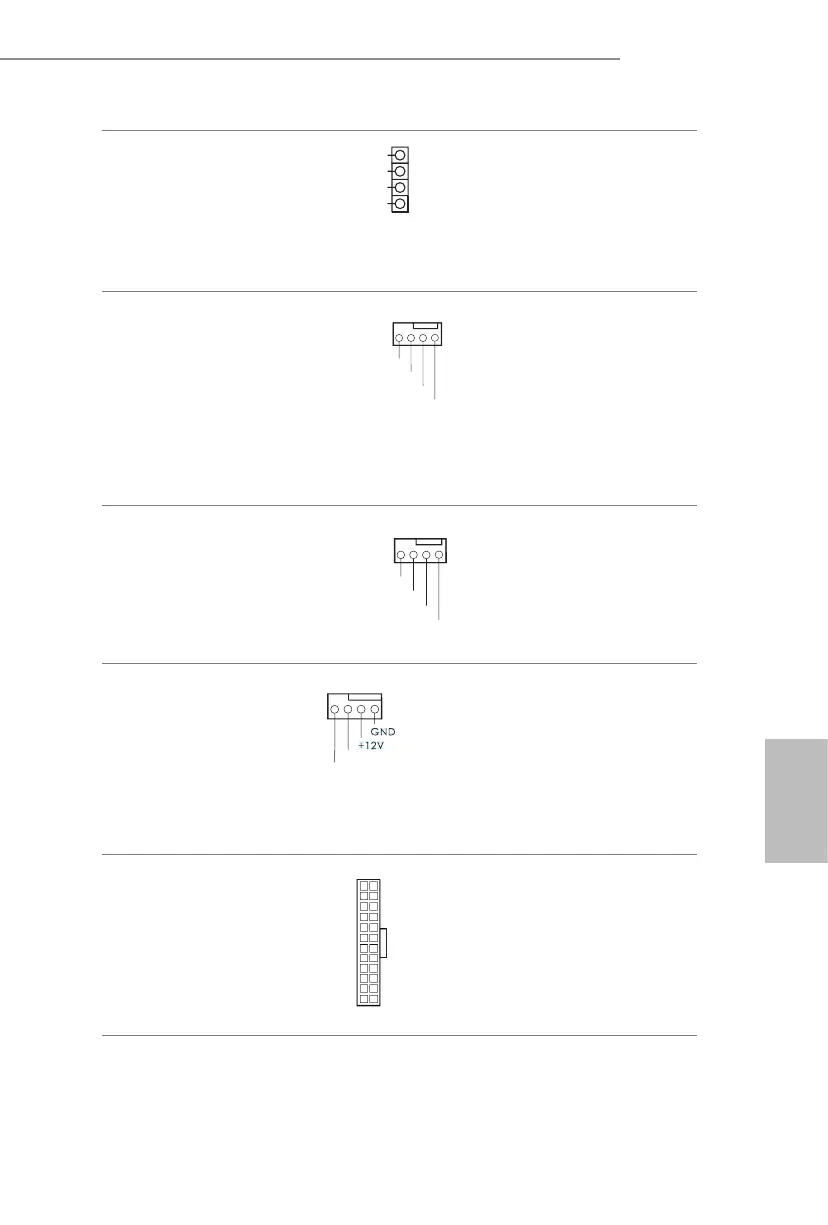

Cabezal de altavoces del
chasis
(SPEAKER1 de 4 con-
tactos)
(consulte la pág. 1, nº
15)
Conecte el altavoz del chasis a
este cabezal.
Conectores del
ventilador de la bomba
de agua/chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 4)
Esta placa base proporciona un
conector de ventilador del chasis
de refrigeración por agua de 4
contactos. Si tiene pensando
conectar un ventilador de
disipador por agua del chasis
de 3 contactos, conéctelo al
contacto 1-3.
Conector del ventilador
del chasis
(CHA_FAN2 de 4 con-
tactos)
(consulte la pág. 1, nº 1)
Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el
pin de conexión a tierra.
Conector del ventilador
de la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 3)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
Conector de
alimentación ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 6)
Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
GND
+12V
CHA_FAN_SPEED
F A N_SPEED_ C O NTRO L
4 3 2 1
CPU_FAN_ SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
1
+5 V
DUM MY
DUM MY
SPE AKER
GN D
F A N _ V O L T A G E
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
