ASROCK H610M-ITX/eDP Manual

70
Español
4
1
8 5
PIN Señal
1
N/D
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

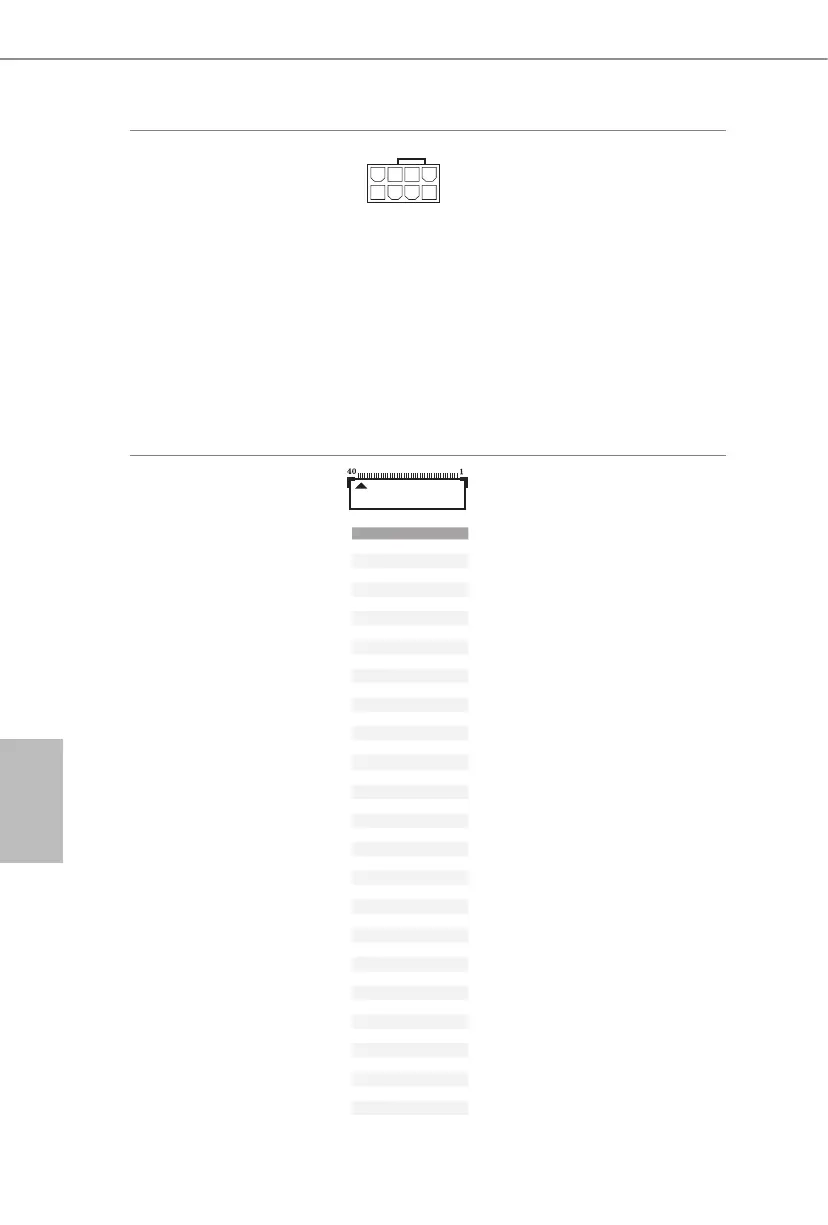

Conector de
alimentación ATX de 12
V
(ATX12V1 de 8
contactos)
(consulte la pág. 1, nº 2)
Esta placa base contiene un co-
nector de alimentación ATX de
12 V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráca.
No conecte el cable de alimen-
tación PCIe a este conector.
Conector de señal eDP
(EDP1 de 40 contactos)
(consulte la pág.2, N.º
17)
Este conector es para un moni-
tor LCD que admite un conector
DisplayPort integrado interno
(eDP).
*Consulte la página 29 para
obtener más instrucciones sobre
cómo ajustar el brillo.
