77
H610M-IT X/eDP
Русский
1.4 Колодки и разъемы, расположенные на системной
плате

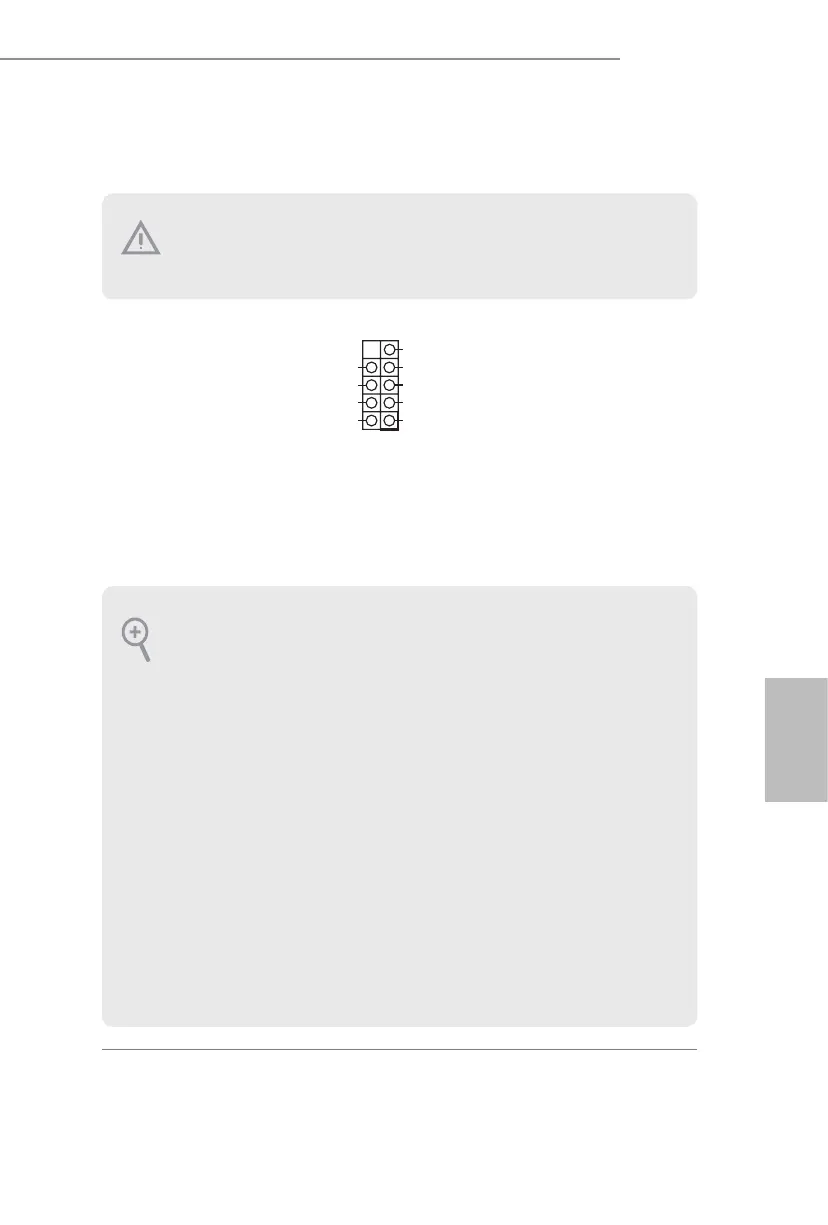

Колодка системной па-
нели
(9-контактная,
PANEL1)
(см. стр.1, № 13)
Подключите расположенные
на корпусе кнопку питания,
кнопку перезагрузки и
индикатор состояния
системы к этой колодке в
соответствии с назначением
контактов, приведенным
ниже. Перед подключением
кабелей определите
положительный и
отрицательный контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить способ выключения системы при нажатии кнопки питания.
RESET (кнопка сброса):
Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите
кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный пере-
запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находит-
ся в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного
на передней панели. Светодиодный индикатор горит, когда жесткий диск выполня-
ет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. На передней панели распо-
ложены кнопка питания, кнопка перезапуска, индикатор питания, индикатор рабо-
ты жесткого диска, динамик и т.д. При подключении передней панели к этой колод-
ке подключайте провода к соответствующим контактам.
Расположенные на системной плате колодки и разъемы НЕ являются перемычка-
ми. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установ-
ка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое по-
вреждение системной платы.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
