78
Русский
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

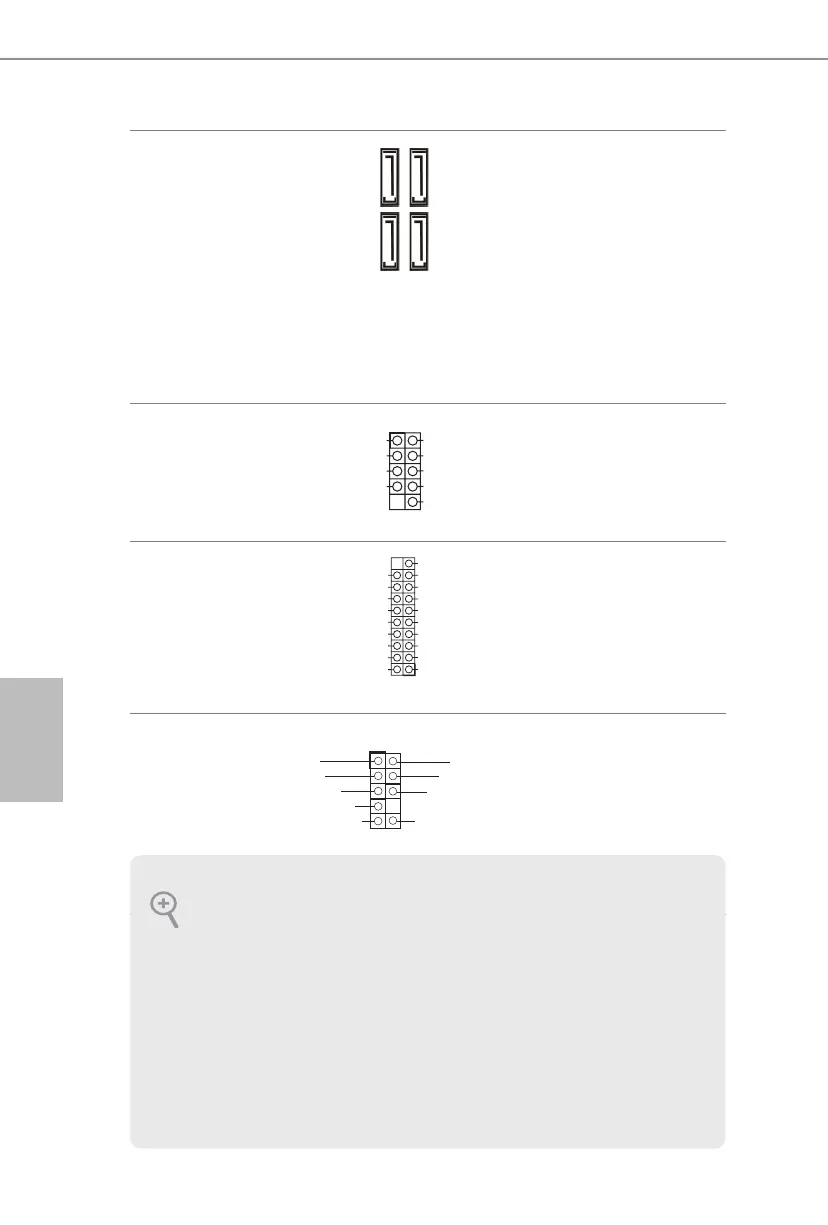

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 9)
(SATA3_1:
см. стр. 1, № 10)
(SATA3_2:
см. стр. 1, № 11)
(SATA3_3:
см. стр. 1, № 12)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гбит/с.
* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.
Колодка USB 2.0
(9-контактная,
USB_5_6)
(см. стр. 1, № 7)
На системной плате имеется
одна колодка USB2.0. Эта
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.2 Gen1
(19-контактная,
USB32_3_4)
(см. стр. 1, № 8)
На материнской плате имеется
одна колодка. Эта колодка
USB 3.2 Gen1 поддерживает
два порта.
Аудиоколодка
передней панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 16)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъе-
ма, но для е правильной работы необходимо, чтобы провод панели корпуса поддер-
живал передачу сигналов HDA. Инструкции по установке системы см. в этом руко-
водстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней па-
нели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высоко-
го разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic пане-
ли управления Realtek и отрегулируйте параметр Recording Volume (Громкость за-
писи).
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
