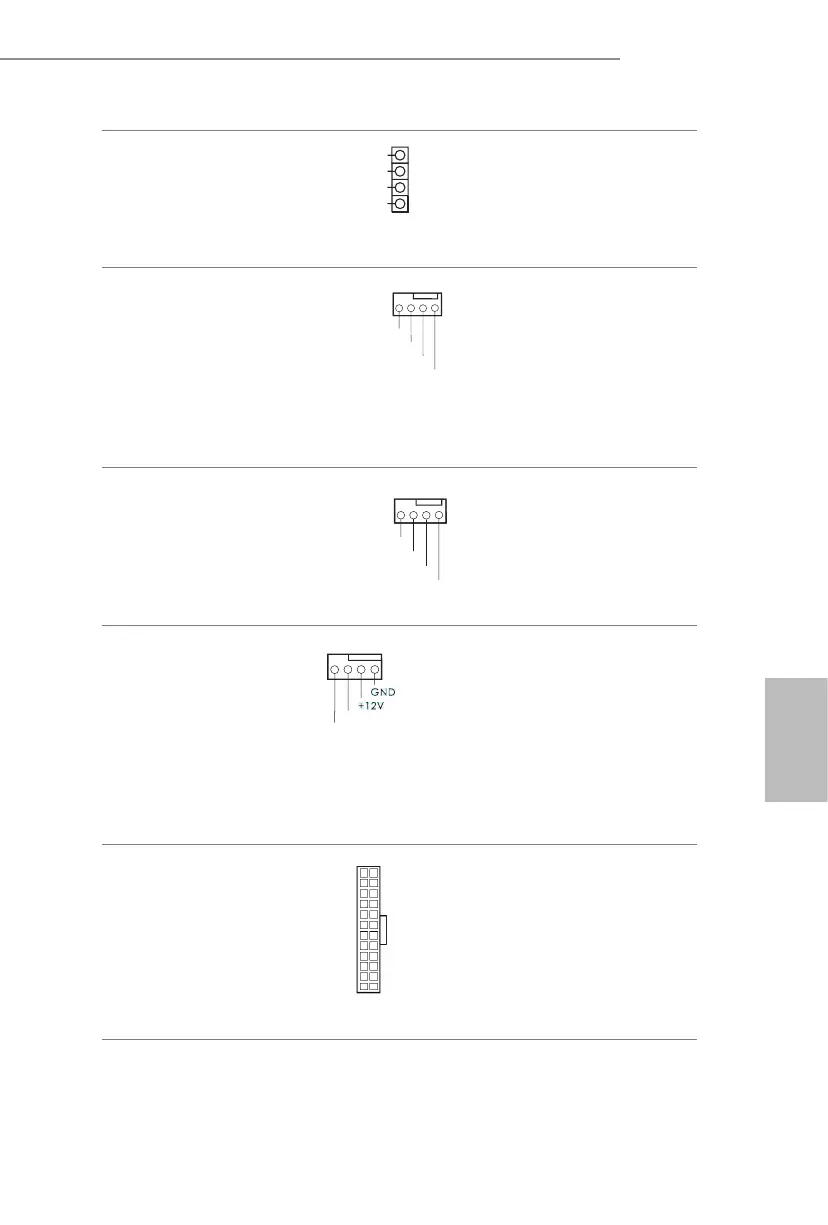

Колодка динамика кор-
пуса
(4-контакта,
SPEAKER1)
(см. стр.1, № 15)
Предназначена для
подключения динамика
корпуса.
Разъемы для
вентилятора или
помпы водяного
охлаждения корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр.1, № 4)
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения
корпуса. 3-контактную
систему водяного охлаждения
корпуса следует подключать к
контактам 1–3.
Разъем вентилятора
корпуса
(4 контактов, CHA_
FAN2)
(см. стр.1, № 1)
Предназначен для
подключения кабеля разъема
вентилятора и подключения
черного провода к
заземлению.
Разъем вентилятора
охлаждения
процессора
(4-контакта, CPU_
FAN1)
(см. стр.1, № 3)
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 6)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите его
вдоль контакта 1 и контакта
13.
GND
+12V
CHA_FAN_SPEED
F A N_SPEED_ C O NTRO L
4 3 2 1
CPU_FAN_ SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
1
+5 V
DUM MY
DUM MY
SPE AKER
GN D
F A N _ V O L T A G E
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
