8 5
КОНТАКТ СИГНАЛА
1
Н.П.
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

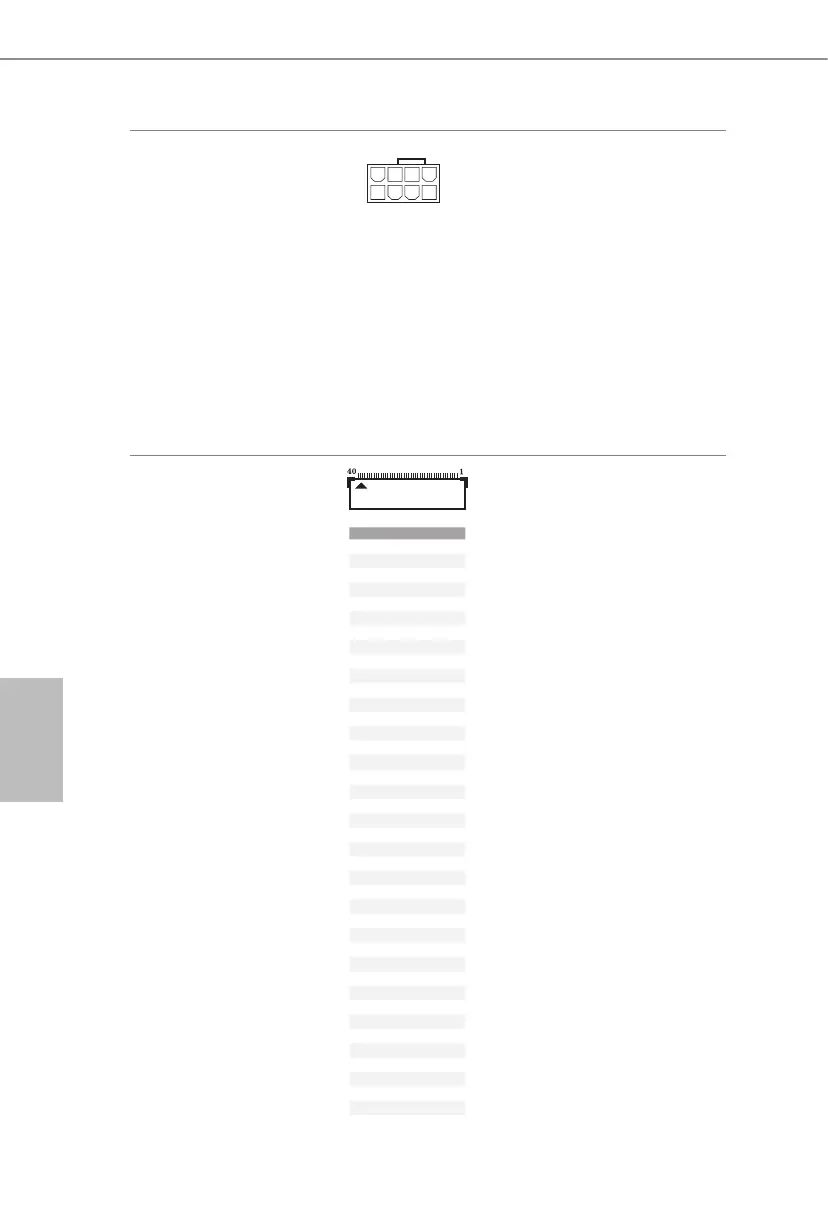

Разъем питания АТХ
12 В
(8-контактов,
ATX12V1)
(см. стр. 1, № 2)
Эта материнская плата снаб-
жена 8-контактным разъе-
мом питания АТХ 12 В. Чтобы
использовать 4-контактный
разъем питания ATX, подклю-
чите его вдоль контакта 1 и
контакта 5.
*Внимание! Убедитесь, что
подключенный кабель пита-
ния предназначен для ЦП, а
не для видеокарты. Не под-
ключайте кабель питания
PCIe к этому разъему.
Сигнальный разъем
eDP
(40-контактная, EDP1)
(См. стр. 2, № 17)
Этот разъем предназначен
для ЖК-монитора с поддерж-
кой внутреннего встроенного
DisplayPort (eDP).
*Дополнительные инструкции
по регулировке яркости см. на
стр.
29
.
