88
Português
J_SENS
E
OUT2_L
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

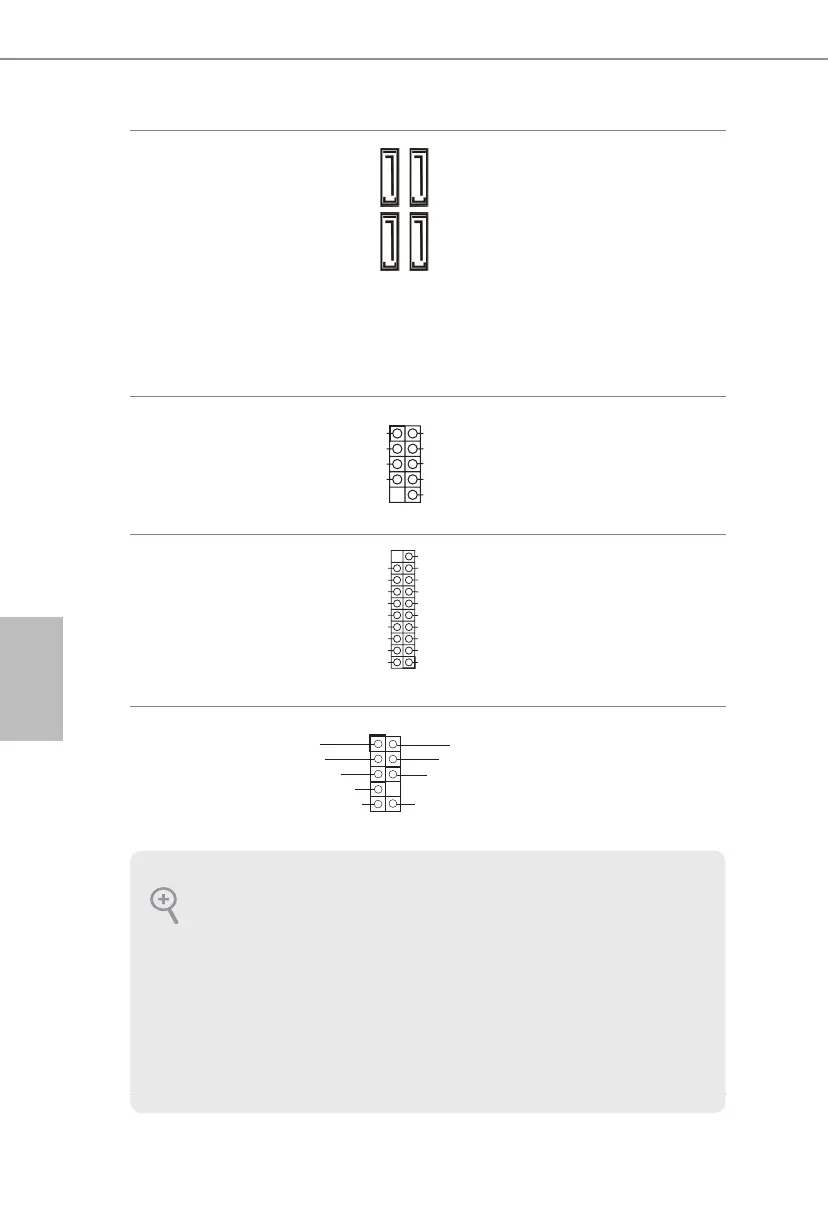

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 9)
(SATA3_1:
ver p.1, N.º 10)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 12)
Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* Se M2_1 é ocupado por um
dispositivo tipo M.2 SATA,
SATA3_0 será desativado.
Suporte USB 2.0
(USB_5_6 de 9 pinos)
(ver p.1, N.º 7)
Há um cabeçote USB 2.0 nesta
placa-mãe. Cada suporte USB
2.0 pode ter duas portas.
Plataforma USB 3.2
Gen1
(USB32_3_4 de 19
pinos)
(ver p.1, N.º 8)
Há um cabeçote nesta placa-
mãe. Este suporte USB 3.2 Gen1
pode suportar duas portas.
Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9
pinos)
(ver p.1, N.º 16)
Este suporte destina-se à
conexão dos dispositivos de
áudio no painel de áudio frontal.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
