ASROCK H610M-ITX/eDP - Page 95

89
H610M-IT X/eDP
Português

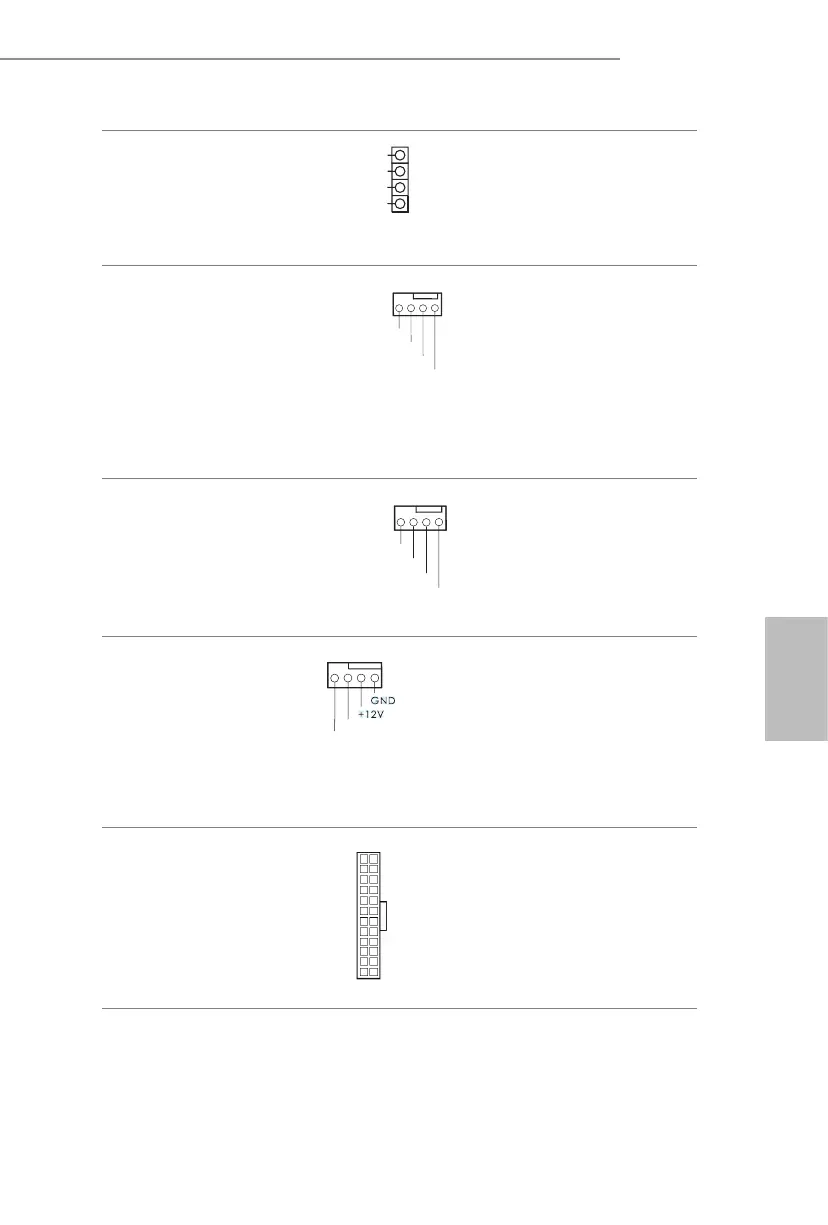

Suporte do alto-falante
do chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 15)
Por favor, conecte o alto-falante
do chassi a este suporte.
Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 4)
Esta placa mãe fornece
conectores de ventilador do
chassis de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador de
refrigeração a água de chassis de
3 pinos, por favor, conecte-o ao
Pino 1-3.
Conector do ventilador
do chassi
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 1)
Ligue o cabo do ventilador
aos conectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.
Conector da Ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de 4
pinos. Se você pretende conectar
um ventilador da CPU de 3
pinos, por favor, conecte-o ao
Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 6)
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de 20
pinos, introduza-a no Pino 1 e
Pino 13.
GND
+12V
CHA_FAN_SPEED
F A N_SPEED_ C O NTRO L
4 3 2 1
CPU_FAN_ SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
1
+5 V
DUM MY
DUM MY
SPE AKER
GN D
F A N _ V O L T A G E
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
