90
Português
4
1
8 5
PIN Sinal
1
N/A
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

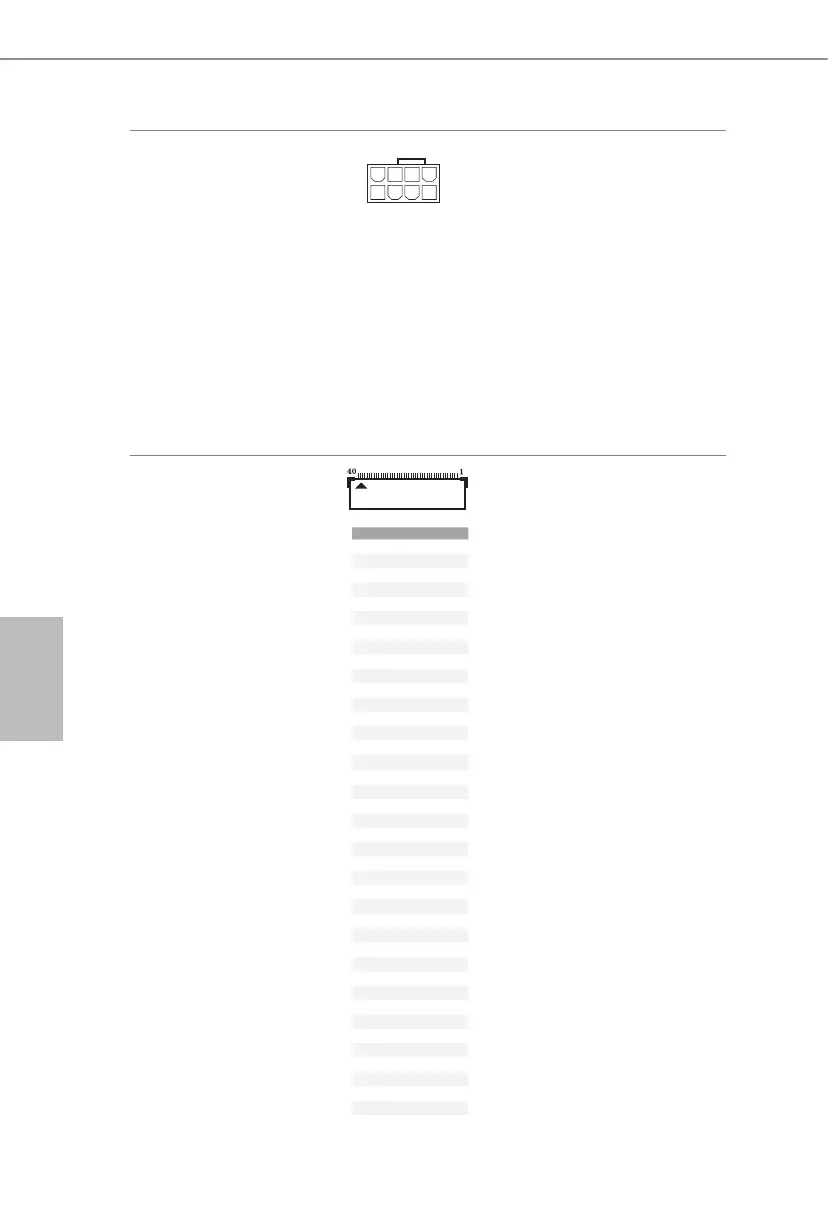

Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 2)
Esta placa-mãe inclui um conec-
tor de alimentação de 12V ATX
de 8 pinos. Para utilizar uma
fonte de alimentação ATX de 4
pinos, introduza-a no Pino 1 e
Pino 5.
*Aviso: Certique-se que o
cabo de força conectado é para
o CPU e não para a placa grá-
ca. Não ligue o cabo de força
PCIe a este conector.
Conector de Sinal eDP
(EDP1 de 40 pinos)
(ver p.2, N.º 17)
Este conector é para um monitor
LCD que suporta um Display-
Port (eDP) incorporado.
*Consulte a página 29 para obter
mais instruções sobre como
ajustar o brilho.
