96
Русский

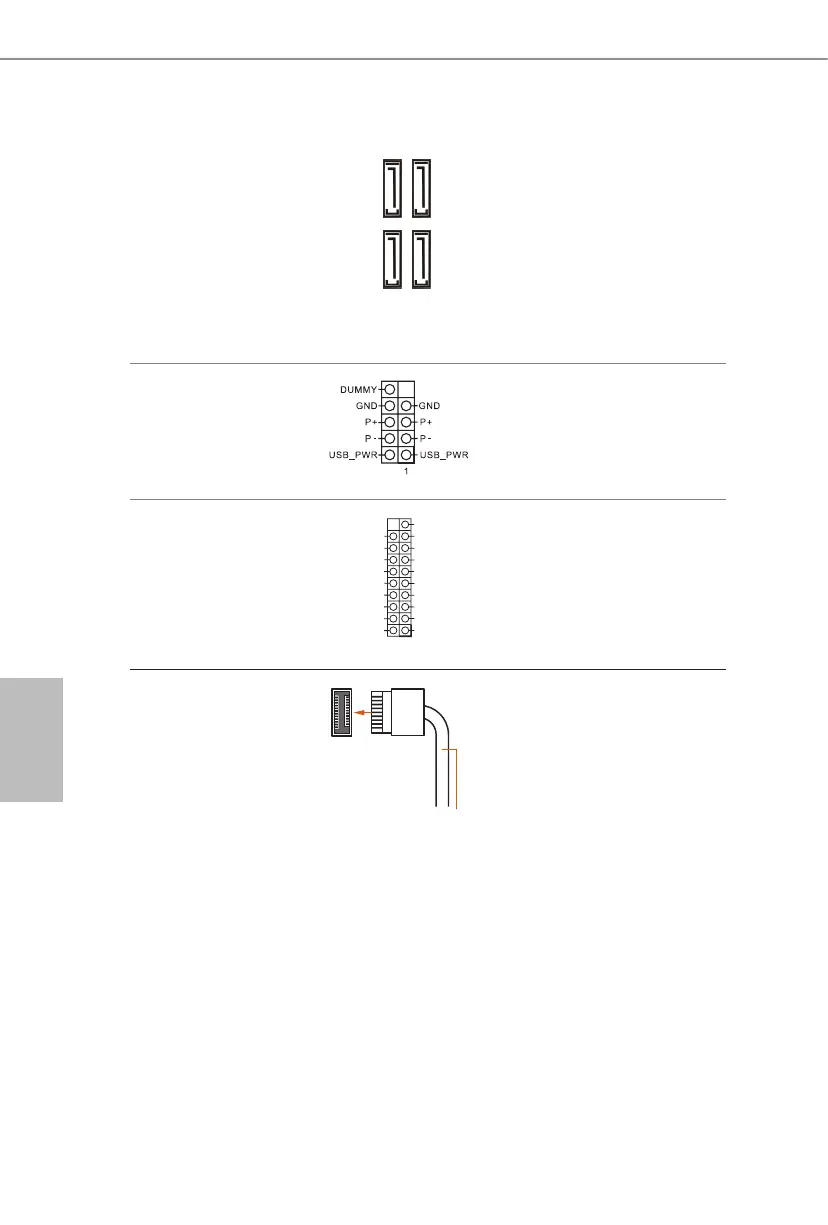

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 10)
(SATA3_1:
см. стр. 1, № 9)
(SATA3_2:
см. стр. 1, № 12)
(SATA3_3:
см. стр. 1, № 11)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гбит/с.
Колодка USB 2.0
(9-контактная, USB_56)
(см. стр. 1, № 7)
На системной плате
предусмотрена одна колодка
USB 2.0. Эта колодка USB 2.0
может поддерживать два порта.
Колодки USB 3.2 Gen1
(19-контактная,
USB3_12)
(см. стр. 1, № 8)
На материнской плате имеется
одна колодка. Эта колодка
USB 3.2 Gen1 поддерживает
два порта.
Колодка для порта
USB 3.2 Gen1 Type C на
передней панели
(20 контактов,
F_USB3_TC_1)
(см. стр. 1, № 13)
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen1
Type C на передней панели.
Эта колодка используется для
подключения модуля USB 3.2
Gen1 с дополнительными
портами USB 3.2 Gen1.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
USB Type-C Cable
